伏安特性测试仪厂家

来源：www.whmoen.com    更新时间：2020-01-09

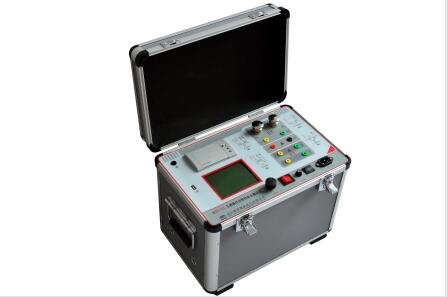

伏安特性测试仪厂家简介
武汉摩恩提供伏安特性测试仪厂家价格、伏安特性测试仪厂家报价，产品选型，技术支持，伏安特性测试仪是公司在成功开发互感器校验仪的基础上，详细分析互感器的数学模型而开发出的互感器现场测试仪器。该仪器可按国家标准测量CT伏安特性及曲线、5%、10%误差曲线、直阻、变比极性;可直接测量电压互感器的变比;可定性测量电压互感器的比差和极性;可现场测量电流和电压互感器的实际二次负荷等等。适用于实验室也适用于现场检测。

一. 伏安特性测试仪厂家设计用途
设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。
二. 伏安特性测试仪厂家参考标准
GB 1207-2006、GB 1208-2006
三. 伏安特性测试仪厂家主要特征
• 支持检测CT和PT
• 满足 GB1207、GB1208等规程要求.
• 无需外接其它辅助设备，单机即可完成所有检测项目.
• 自带微型快速打印机、可直接现场打印测试结果.
• 采用智能控制器，操作简单.
• 大屏幕液晶，图形化显示接口.
• 按规程自动给出CT/PT（励磁）拐点值.
• 自动给出5%和10%误差曲线.
• 可保存3000组测试资料，掉电后不丢失.
• 支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告.
• 小巧轻便≤22Kg，非常利于现场测试.
四．伏安特性测试仪厂家测试仪主要测试功能：（见表1）
五. 伏安特性测试仪厂家测试仪主要技术参数： （见表2）

CT	PT
• 伏安特性（励磁特性）曲线	• 伏安特性（励磁特性）曲线
• 自动给出拐点值	• 自动给出拐点值
• 自动给出5%和10%的误差曲线	• 变比测量
• 变比测量	• 极性判断
• 极性判断	• 交流耐压测试
• 一次通流测试	• 铁心退磁
• 交流耐压测试
• 铁心退磁

表1

项    目		参    数
工作电源		AC220V±10% 、50Hz
设备输出		0～2500V（20A峰值） 注：0～5A为真实值，大于5A～20A为计算值
大电流输出		0～1000A
励磁测量精度		≤0.5%（0.2%*读数+0.3%*量程）
CT 变比测量	范围	≤5000A/1A(25000A/5A)
	精度	≤0.5%
PT 变比测量	范围	1KV～500KV
	精度	≤0.5%
工作环境		温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m
尺寸、重量		尺寸：400mm × 250mm × 250mm  ，  重量：≤22Kg

表2
5.1．工作条件要求
1、输入电压 220Vac±10%、额定频率 50Hz；
2、测试仪应该由带有保护接地的电源插座供电。如果保护地的连接有问题，或者电源没有对地的隔离连接，仍然可以使用测试仪，但是我们不保证安全；
3、参数对应的环境温度是23℃±5℃；
4、保证值在出厂校验后一年内有效。
六. 伏安特性测试仪厂家产品硬件结构

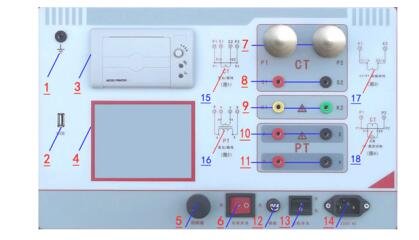

6.1．面板结构: （图1）


图1
6.2．面板注释：
1 —— 设备接地端子
2 ——通讯口
3 ——打印机
4 ——液晶显示器
5 ——控制器
6 ——过流保护（功率）开关
7 ——P1、P2：CT变比/极性试验时，大电流输出端口
8 ——S1、S2：CT变比/极性试验时，二次侧接入端口
9 ——K1、K2：CT/PT励磁（伏安）特性试验时，电压输出端口
10 ——A、X ：PT变比/极性时，一次侧接入端口
11 ——a、x ：PT变比/极性时，二次侧接入端口
12 ——设备保险
13 ——主机电源开关
14 ——主机电源插座
15 、16、17、18——主要功能接线简图
