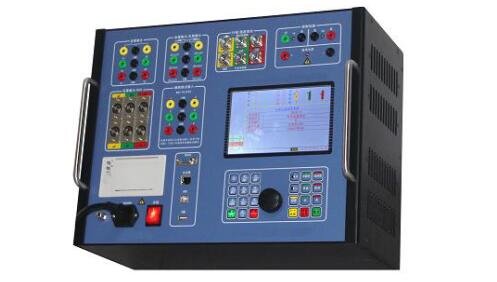

高压开关动特性测试仪厂家及价格
武汉摩恩提供变压器变比测试仪厂家价格、变压器变比测试仪厂家报价，产品选型，技术支持，高压开关动特性测试仪适用于国内外各型真空开关、油开关、SF6开关、隔离开关、GIS组合电器的机械、电气特性测试。


高压开关动特性测试仪功能特点
1. 适用于国内外各型真空开关、油开关、SF6开关、隔离开关、GIS组合电器的机械、电气特性测试。
2. 每个测试通道均具备良好的感应电泄放保护电路，在500kV变电站母线带电的情况下可靠测试。
3. 可测试12路金属主触头，6路辅助接点（干接点和湿接点均可）的时间参数。
4. 可测试6路带合阻的触头的合闸电阻值以及投入时间。
5. 可测试西门子石墨触头开关，能准确测试石墨触头开关断口运动过程中的动态电阻波形和时间参数。
6. 能准确测试双端接地的普通开关和GIS组合电器的动态电阻波形，时间参数。
7. 具备三路模拟量行程传感器、三路数字量行程传感器和三路加速度传感器测试接口。
8. 一次测试可显示合闸、分闸、合分、分合、分合分过程中的所有时间，行程、速度波形以及数据报表。
9. 能够编辑保存100组各种速度定义的开关型号，方便测试。
10. 内置大功率隔离式可调压直流电源，可进行动作电压测试，长时间的机械寿命测试（达一万次）以及用于电机储能。
11. 仪器具备完善的机内历史数据管理功能，通过U盘接口方便现场数据的导出导入和软件升级。
12. 仪器配备大尺寸高亮真彩色液晶屏，一键飞梭和24键键盘，以提供更高效的人机交互接口。
13. PC端测试管理软件可以对测试数据进行更深入的分析，生成包络线和中英文标准测试报告。
14. 仪器支持多种种操作界面，可选配简体中文或英文操作界面。
高压开关动特性测试仪产品选型

型号 配置	A型	B型	C型	D型	E型	F型	G型	H型
金属通道	6	6	12	12	12	12	12	12
合阻通道				6			6	6
双端接地					3	6	3	6
石墨通道					3	6	3	6
辅助接点		6			6	6	6	6

高压开关动特性测试仪厂家技术指标
1、时间测试：
金属触头、辅助接点
记录范围：1ms～200s，分辨率：0.01ms～20ms（依记录时长决定）
准确度：±0.l%读数±1个字
石墨触头、普通断口双端接地测法
记录范围：1s～2s,分辨率：0. 1ms ，准确度：±0.2%读数±1个字
2、合阻触头阻值：
测试范围：50Ω～5000Ω，分辨率：0.1Ω，准确度：±1%读数±0.5Ω
3、行程测量：
测量范围：0～1000mm ，分辨率：0.01mm，准确度：±0.5%读数±1个字
4、速度测试：
测试范围：0～20.00m/s ，分辨率：0.01m/s
5、线圈电流：
测试范围：0～20A ，分辨率：0.001A
6、直流操作电源：
输出范围：30～250V，瞬间电流：20A
7、工作电源：AC 220V±10%、频率50Hz±10%
8、使用环境：温度-10℃～50℃，湿度≤85%RH，不结露
9、外形尺寸：436 mm×336 mm×188mm
10、主机重量：10kg

高压开关动特性测试仪厂家参数概念
1．时间
合闸时间：合闸线圈受电瞬间起至动静触头第一次电气接通的时间。
分闸时间：分闸线圈受电瞬间起至动静触头第一次电气分离的时间。
弹跳时间：指动、静触头第一次电气接通（断开）起至动、静触头稳态接通（断开）的时间段。
弹跳次数：指动、静触头第一次电气接通（断开）起至动、静触头稳态接通（断开）时间过程中弹跳变化的次数。
相内同期：A、B、C相内不同期，指开关相内多断口分（合）闸时间的zui大差值。
三相同期：相间不同期，指三相中zui大时间相与zui小时间相的差值。
辅开切时：即辅助开关切换时间，指从仪器向控制线圈回路送电至回路被自行切断的时间段
金短时间：合分操作中动、静触头接触的时间段。
合阻预时：合闸电阻预接入（投切）时间，指合闸电阻触头合上至主触头合上的时差。
2．行程
总 行 程：动触头从分闸到合闸或合闸到分闸稳态下的位移差值。
开距行程：总行程与接触行程的差值。
接触行程：动、静触头电气接触下的位移行程差。
过冲行程：动触头运动过程中zui大过冲行程幅值。
反弹行程：动触头运动过程中zui大反弹冲行程幅值。
3．速度
速    度：根据开关出厂定义而设置的分/合闸速度。或叫刚分/合速度、平均速度。
zui大速度：指定区间（10ms间隔）的平均速度中的zui大值
速度定义：根据开关生产厂家或国标关于速度定义的要求，在所记录的行程-时间（S-t）运动过程中，计算指定段的平均速度。V=△S/△t=HL/△t，HL为指定点段，△t为指定点段的运动时差。
高压开关动特性测试仪厂家
武汉摩恩提供变压器变比测试仪厂家价格、变压器变比测试仪厂家报价，产品选型，技术支持，高压开关动特性测试仪适用于国内外各型真空开关、油开关、SF6开关、隔离开关、GIS组合电器的机械、电气特性测试。
