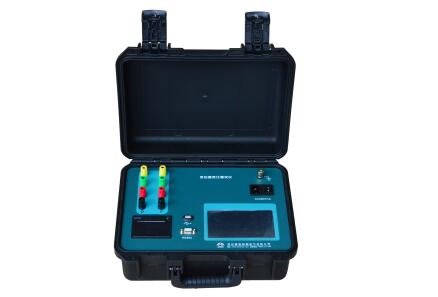

变压器变比测试仪

原理
武汉摩恩提供变压器变比测试仪厂家价格、变压器变比测试仪原理、变压器变比测试仪厂家报价，产品选型，技术支持，变压器变比测试仪操作简便直观，一次完成三相变比测试，测试速度快、准确度高、保护功能完善，变压器变比测试仪提供了两种电源方式：外部AC220V和内部电池，方便用户进行测试。

变压器变比测试仪原理用途
在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前以及根据国家电力部的预防性试验规程中，要求变压器进行匝数比或电压比测试。传统的变比电桥操作繁琐，读数不直观，且要进行必要的换算，测试时只能单相进行，工作效率低。本款系列仪器克服了传统变比电桥测试的缺点。屏幕采用了大屏幕彩色液晶显示屏，中文菜单提示，操作简便直观，一次完成三相变比测试，测试速度快、准确度高、保护功能完善。本款系列仪器提供了两种电源方式：外部AC220V和内部电池，方便用户进行测试。

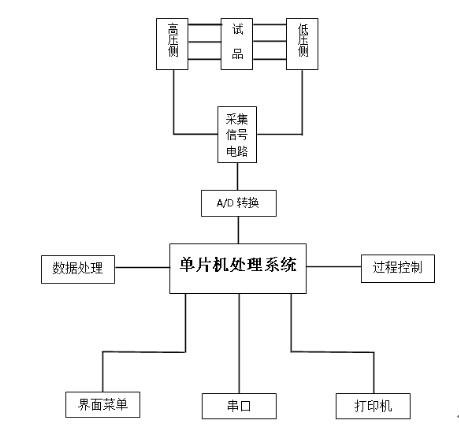

变压器变比测试仪工作原理



变压器变比测试仪原理面板布置

 5.1 面板示意图：

八柱

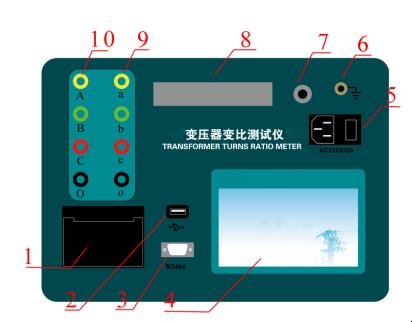

八柱带电池

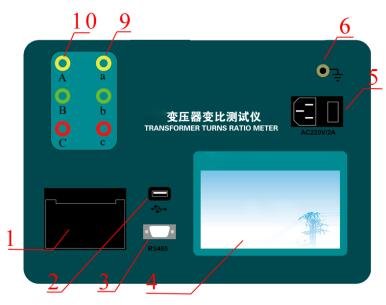

六柱

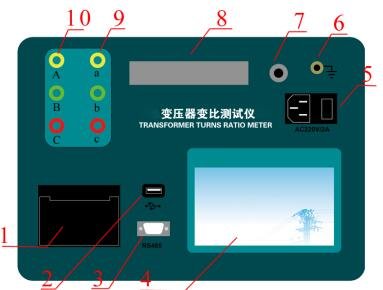

六柱带电池

5.2 各部件说明：
1）打印机：前换纸型中文打印机，用于打印测试结果。
2）USB接口：用于导出测试记录到USB设备中。
3）RS485通讯接口：用于连接PC，方便通过PC进行远程控制。
4）LCD触控液晶显示屏：用于操作菜单和显示测试结果。
5）电源插座：是整机电源输入口，接220V，50/60Hz电源，插座内含保险丝，本仪器应安装1A保险丝。
6）  ：保护接地柱，为了保障操作者的安全和仪器的正常工作，使用前应将接线柱端子可靠接地。
7）电池充电器接口：用于给测试仪内部电池充电。
8）电池槽：存放测试仪所需的电池。
9）低压输入端：黄、绿、红、黑色接线柱，分别为a、b、c、o三相，连接对应颜色电缆，电缆另一端有黄、绿、红、黑色夹钳，对应接被测变压器低电压侧的a、b、c、o三相。（六柱和六柱带电池型无黑色接线柱）
10）高压端输出端：黄、绿、红、黑色接线柱，分别为A、B、C、O三相，连接对应颜色电缆，电缆另一端有黄、绿、红、黑色夹钳，对应接被测变压器高电压侧的A、B、C、O三相。（六柱和六柱带电池型无黑色接线柱）

变压器变比测试仪原理测试：
8.1 接线准备
1）将接地线一端夹在地网上，一端可靠地接于面板的接地端子上。注意：地网的接地点应具有良好的导电性，否则会影响测量的正确性。
2）严格按接线图接线，并保证各接触点接触良好。
3）测试过程中，试品应与外界线路断开。

8.2 测试步骤
1）打开电源开关，等待仪器进入到主菜单。
2）根据情况选择“单相自动测试”、“单相设置测试”、“单相参数设置”、“三相自动测试”、“三相设置测试”、“三相参数设置”。

8.3 试验结束后现场清理
1） 关掉电源开关。
2） 将两组专用测试线拆除并收好，方便下次使用。
3） 拆除接地线，并整理好。
