SF6气体抽真空充气装置

来源：www.whmoen.com    更新时间：2020-07-06

SF6气体抽真空充气装置厂家简介
武汉摩恩提供SF6气体抽真空充气装置厂家价格、SF6气体抽真空充气装置厂家报价，产品选型，技术支持，SF6气体抽真空充气装置主要应用于各供电公司、送变电工程公司、发电厂、超高压输变电站、SF6电器开关制造厂等部门，作为GCBP、GCBT、GIS等SF6电器产品在安装、调式、检修时使用的辅助设备。

一、SF6气体抽真空充气装置厂家产品描述
随着电力行业的迅猛发展，电力行业基础建设和设备的投入，尤其是SF6电器设备的不断增加，对SF6电气设备在安装调试、检修维护的要求越来越高，相关部门对SF6电器设备（尤其是GIS）施工及检修过程中的抽真空和回充补气提出更高的质量和时间要求。为适应这一发展的需要，本公司在多年从事SF6气体电气设备试验、检测及专业技术经验积累的基础上，根据国外zui新、zui先经的维护设备的事情分析，研制了技能达到国外先进设备的技术指标要求，又能满足国内用户价格要求的产品——MOEORW-6815系列SF6气体抽真空充气装置。

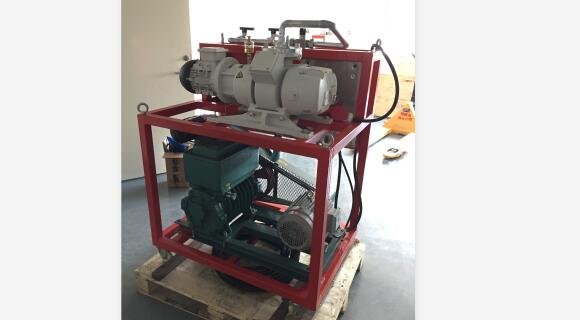

MOEORW-6815系列SF6气体抽真空充气装置主要应用于各供电公司、送变电工程公司、发电厂、超高压输变电站、SF6电器开关制造厂等部门，作为GCBP、GCBT、GIS等SF6电器产品在安装、调式、检修时使用的辅助设备。利用本装置对上述电器产品进行抽真空、回充SF6气体操作，同时本装置亦可用作其它部门抽真空和回充气体的设备。

本装置除了具有SF6气体抽真空及回充需要的所有功能外，还具有以下特点：
1）指针式真空表显示（可按用户要求配置其它真空表）；
2）配有各类进口、国产SF6电器设备连接接头 (选配)；
3）多种保护功能，有效保证真空泵安全运行；
4）维护方便，装置都采用了性能优良的部件，长时间使用也无需维修。

二、SF6气体抽真空充气装置厂家装置技术参数及性能指标

型        式		风冷手推移动式
工作环境温度		-10℃～40℃
	抽气速率（m³/h）	54
前级真空泵	极限真空(Pa)	6.7*10-1(装置极限)
	功率(kW)	2.2
	抽气速率（L/s）	70
罗茨真空泵	极限真空(Pa)	≤10
	功率(kW)	0.75
电源		三相五线制 3Φ 380V
总功率(kW)		≤3
噪声dB(A)		≤60
尺寸（长*宽*高）		82 cm *55 cm *120cm

电气系统三相电源自动确认、手动调整，同时具有缺相保护功能，可有效避免真空泵的反向运转以及所有主机的缺相运行。具有停电保护功能，杜绝真空泵停电返油。罗茨泵在一定压力条件下与前级泵自动串联运行。

三、SF6气体抽真空充气装置厂家主要配件介绍
3.1  前级真空泵
    真空泵为直联旋片式双极真空泵，利用偏心地安装在定子腔内的转子和在转子槽内滑动的借弹簧力和离心力紧贴缸壁的两块旋片，把进、排气口分隔开来，转子定向旋转时，周期重复地使进气口方的腔室逐渐扩大而吸入气体，使排气口方的腔室逐渐缩小，压缩已吸入的气体，把气体从排气阀排出，从而达到抽气目的。该泵为双级结构，进口压强高时，二级可同时把气排出泵腔，进口压强低时，气体由进口进入高压腔，压缩后通过级间气道进入低级腔，再次压缩后，从排气阀排出。故可获得较单级为高的极限真空。
3.2  罗茨真空泵
    参阅随机附送的《罗茨真空泵系列使用说明书》。
3.3  真空计
    真空计为真空测量仪表。具体使用方法请参阅随机附送使用说明书。
3.4  阀门
    主系统阀门选用4只球阀，具有阀门开启与关闭状态明确的优点，可有效地避免误操作。
四、SF6气体抽真空充气装置厂家设备维护方法
本装置及周围环境，应经常保持清洁、干燥。
经常注意真空泵油位，使油位保持油标2/3位置。一般新泵建议100 小时后换油一次，以后可500--1000小时换油一次。
真空泵使用日久，真空度渐有下降，可能因为泵油混入可凝性气体和泵油裂解变质以及橡胶件老化所致。用换油或换橡胶件方法可解决。
真空计为精密仪表，应在干燥、清洁环境存放。其中规管(传感器为易损件，应尽量避免振动。
如真空计测量有误，可检查各密封圈及规管密封圈是否有损坏，如有损坏更换之。
武汉摩恩提供SF6气体抽真空充气装置厂家价格、SF6气体抽真空充气装置厂家报价，产品选型，技术支持，SF6气体抽真空充气装置主要应用于各供电公司、送变电工程公司、发电厂、超高压输变电站、SF6电器开关制造厂等部门，作为GCBP、GCBT、GIS等SF6电器产品在安装、调式、检修时使用的辅助设备。
