无线高压核相仪厂家

来源：www.whmoen.com 更新时间：2019-12-04

无线高压核相仪厂家简介
武汉摩恩提供无线高压核相仪厂家价格、无线高压核相仪厂家报价，产品选型，技术支持，无线高压核相仪主要应用于电力线路、变电所的相位校验和相序校验，主要功能包括验电、核相、测相序等。本产品采用双重屏蔽及全新的数字电路，具有极强的抗干扰性，完全符合(EMC)标准要求，适应各种电磁场干扰场合。

一、无线高压核相仪厂家概述
1.1 无线高压核相仪厂家常规用途

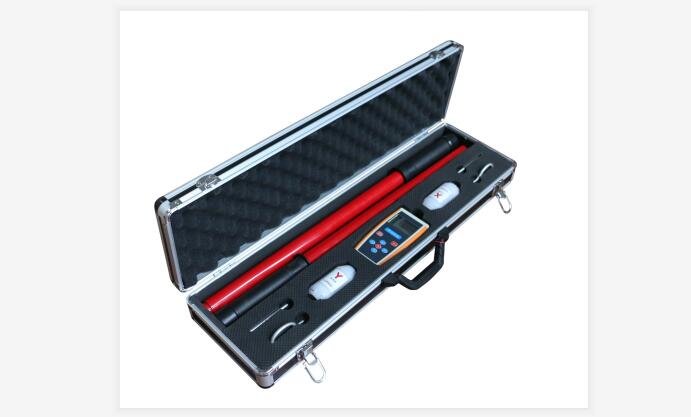

本公司生产的“ METAG9000无线高压核相仪”，主要应用于电力线路、变电所的相位校验和相序校验，主要功能包括验电、核相、测相序等。本产品采用双重屏蔽及全新的数字电路，具有极强的抗干扰性，完全符合(EMC)标准要求，适应各种电磁场干扰场合。
将被测导线的高电压相位信号经过处理后直接发射出去，由手持机接收并进行相位比较，对核相后的结果定性，实时显示相位角度差和矢量图。
本产品采用无线传输技术，真正达到安全可靠、快速准确，不同电压等级（10V-500KV）均适用。在核对电网的结构时，对于三相连接的线路能够准确的识别不同导线的相对相位，在2 个测量组件之间无任何电气上的连接，这样可使测量装置的应用非常灵活和安全。

1.2 无线高压核相仪厂家安全事项
★ 采用了无线电传输技术，其工作的基本原理为相位的实时比较。
★遵守并按规定使用本产品，确保仪器的安全运行。
★ X和Y探测器两端禁止耐压试验。
★遵守国家电力工业的安全工器具预防性试验安全规程。
★特别重视对高压带电线路上或靠近高压线路上工作人员的培训考核。
★在带电设备上核相必须通过绝缘操作杆进行。
二、无线高压核相仪厂家产品信息
2.1 无线高压核相仪厂家突出优势
所测电压：10V -500KV，不同电压等级均适用
准确度：自校误差≤±3°
采样速率：10次／秒
日期时间设置：调整日期和时间，便于用户浏览、查看历史数据
背光时间设置：常亮、常灭、0-999秒内可自行设置
自动关机设置：从不、0-999分钟内可自行设置
同相定性：≤20°为同相（相位阈值0-90°内，可自行设置。系统默认20°）
异相定性：＞20°为异相（相位阈值0-90°内，可自行设置。系统默认20°）
现场校准功能：可对被测导线进行现场校准，确保相位角精度
手持机和X型探测器、Y型探测器的传输距离为X≤150m、Y≤150m
多模式设计，适用性更强，更安全、更方便
独有的人机交互界面，简捷操作
FCC天线设计，信号更强，更易穿透墙壁、门或障碍物的阻挡
双重屏蔽，抗干扰性极强，完全符合EMC标准
图表和数据显示，更方便易读
定性测量：通过声光信号显示
定量测量：实时显示相位角度差，误差≤5°
相序校验：顺相序、逆相序（120°、240°）
2.2 无线高压核相仪厂家使用简述
X、Y型探测器首先探测线路上有无电压，检查线路是否通电，并自动通过无线信号传输给手持机。手持机则从两个探测器接收信号并与之解码相比较，zui终在显示屏上显示结果：“同相”或“异相”、“频率”及“相位角度”、“矢量图”等数据和图表。
2.3 无线高压核相仪厂家技术指标

所测电压	10V-500kV
电源	手持机：5号AA碱性电池2节(1.5V)
电源	X和Y探测器：7号AA碱性电池各2节(1.5V)
无线传输距离	视距150米
同相	相角偏移≤20°（阈值0-90°内，可自行设置）
异相	相角偏移＞20° （阈值0-90°内，可自行设置）
显示精度	定量测量≤3°
相位角分辨率	1°
相序测量	通过120°顺时针/240°逆时针来确定指示相序
显示	正显液晶显示屏，阳光下可清晰显示
操作温度	-35℃---+50℃
储存温度	-40℃---+55℃
相对湿度	≤95％ RH 不结露
手持机	0.31 kg
X探测器	0.13 kg
Y探测器	0.13 kg

无线高压核相仪厂家注意事项
�8�3为了确保相位角的精度，务必在现场进行相位校准，详见上页：5.2 现场校准。
�8�3为了确保相位角精度，务必在现场进行相位校准，详见上页：5.2现场校准。
�8�3试验过程中，X型探测器和Y型探测器相互之间必须保持在通信距离范围之内。即：X型探测器与Y型探测器之间的距离不得大于150米。试验和工作期间，必须安装合适的探头。
�8�3在测量≤10KV时，X型探测器和Y型探测器可直接挂在导线或绝缘皮上进行核相；
�8�3在≥66KV核相时，X型探测器和Y型探测器可采取接触或非接触两种方式核相。
�8�3在测量110KV和220KV时，将X型探测器和Y型探测器放在高压导线正下方300mm至1000mm处即可测量。测量500KV时，将X型探测器和Y型探测器放在高压导线正下方1000mm - 2000mm处即可测量，左右允许偏差300mm。

【X型探测器试验】
将X型探测器挂在被测导线上， LED绿灯长亮，表示X型探测器正在发射信号。
如果按上述方法操作没有产生信号，X探测器需要更换7号AA碱性电池2节(1.5V)，仍不能正常工作，则X型探测器可能有故障，应从导线上取下送回修理。

【Y型探测器试验】
将Y型探测器挂在被测导线上， LED红灯长亮，表示Y型探测器正在接收信号。
如果按上述方法操作没有产生信号，Y探测器需要更换7号AA碱性电池2节(1.5V)，仍不能正常工作，则Y型探测器可能有故障，应从导线上取下送回修理。
如果这两根导线是同相，手持机液晶屏上会显示结果：同相，表明两根导线之间的这相为同相；
如果这两根导线是异相，手持机液晶屏上会显示结果：异相，表明两根导线之间为异相，因此开关不能合闸。
线路上的每一相都必须通过正确的核相后才能合上开关。如果开关两侧的导线已形成同相的线路，核相工作即告完成。
武汉摩恩提供无线高压核相仪厂家价格、无线高压核相仪厂家报价，产品选型，技术支持，无线高压核相仪主要应用于电力线路、变电所的相位校验和相序校验，主要功能包括验电、核相、测相序等。本产品采用双重屏蔽及全新的数字电路，具有极强的抗干扰性，完全符合(EMC)标准要求，适应各种电磁场干扰场合。
