耐压试验设备厂家

来源：www.whmoen.com 更新时间：2019-12-04

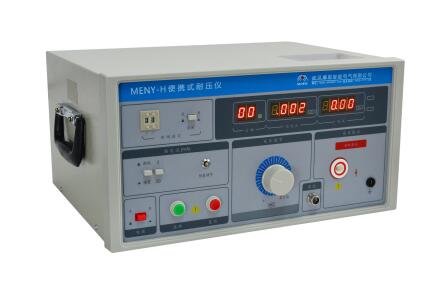

耐压试验设备厂家简介
武汉摩恩提供耐压试验设备厂家价格、耐压试验设备厂家报价，产品选型，技术支持，耐压试验设备用于各种电机、电器、仪器仪表和家用电器，以及强电系统的安全耐压和漏电流的测试。该仪器操作方便，安全可靠，性能良好，维修方便。是符合GB4706.1《家用和类似用途电器安全通用要求》和GB9706.1《医用电气安全通用要求》及GB4943、GB4793等国家标准中相关条款的试验要求所需的测试设备。

一、耐压试验设备厂家规格和技术特性
2.1 输出电压、基本误差、漏电流、预置报警电流和允差见表1。

型号	MENY-H
容量	kVA	0.5
输出电压	kV	0-5
输出电压	基本误差	±（5%r+3d）
漏电流	mA	0.5-20（可定制）
漏电流	允差	±（5%r+3d）
报警电流	mA	0.5-20（可定制）
报警电流	允差	±（5%r+3d）
注1：r-读书 d-个字注2：基本误差和允差条件环境温度为23℃±5℃，相对湿度不大于80%

耐压试验设备厂家产品的特色
a 显示方式为数显。
b 能显示在测试时被测物品上漏电流数值。
c 具有时间预置和显示，测试时间倒计时。
d 可任意设置报警电流值。
e 输出波形为50Hz正弦波或直流。
2.3 测试时间、外形尺寸和重量见表2。

型号	容量kVA	测试时间s	外形尺寸1×b×h，mm：	重量kg
MENY-H	0.5	1~60	320×280×180	8.4

耐压试验设备厂家使用条件
温度 0℃～40℃
相对湿度不大于80％
周围无强烈电磁场干扰源，无大量灰尘和腐蚀气体，通风良好。
2.5 供电电源交流220V 允差 ±10％，50Hz。
二、耐压试验设备厂家结构和工作原理
3.1 工作原理
耐压测试台由高压升压回路（能调整输出所需的试验电压）、漏电流检测回路（能设置报警电流）和示值指示仪表（直接读出输出电压和漏电流值<或击穿报警电流值>）组成见图1。在测试中，被测物在规定的试验电压作用下达到规定的时间时，仪器自动切断输出电压；一旦出现击穿，即漏电流超过设定报警电流，还会发出声光报警。

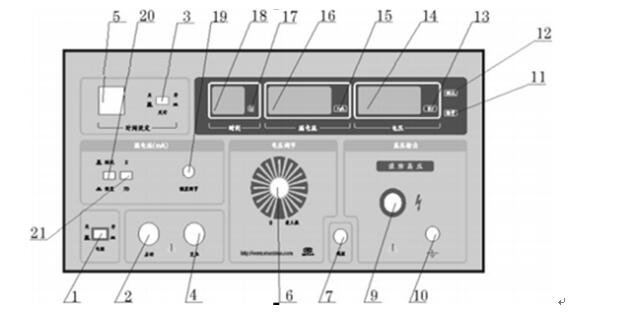

3.2仪器功能键布局：

图2 面板
耐压试验设备厂家仪器功能键布局

1 “电源”开关 2 “启动”按钮
3 “定时”键 4 “复位”按钮
5 “时间预置”或“时间定时” 6 “电压调节”旋钮
7 “线控”接头
9 “交流高压”输出端 10 “接地”接线柱
11 “报警”指示灯 12 “测试”指示灯
13 “电压单位”指示灯 14 “电压”显示
15 “漏电流单位”指示符 16“漏电流”显示
17 “测试时间单位”指示符 18 “测试时间”显示
19 “漏电流预置调节”钮 20 “漏电流测试/预置”键
21 “漏电流量程”转换键

三、耐压试验设备厂家安全注意事项
4.1 使用前务必详阅此使用说明书，并遵照指示步骤，依次操作。
4.2 请勿使用非原厂提供之附件，以免发生危险。
4.3 仪器与被测物必须良好接地，不允许随意扎在自来水管道上。
4.4 本仪器产生的高压足以造成人员伤亡。为预防触电事故的发生，在使用本仪器前，请先戴上缘橡皮手套，脚下垫绝缘橡皮垫，然后进行有关操作。
4.5 当仪器处于测试状态下，请不要触摸测试线、被测物、测试棒和输出端。
4.6 不要使本仪器的测试线、线控线与交流电源线短路，以免仪器整体带电。
4.7 当测试完一个被测物，要更换另一被测物时，应使测试仪处于“复位”及“测试”指示灯熄灭和电压示值为“0”状态下进行。
特别注意：测试时，请不要用手触摸高压测试头，以免发生意外。
4.8 一旦电源开关被切断时，如再度开启时，则需等几秒之后，千万不要把电源开关连续做开与关的动作，以免产生错误的动作损坏仪器。
4.9 仪器空载测试时，漏电流会有示值。
因本仪器电流取样电路设在高压回路的低压端（靠近接地回路）。见图4。

当电压升至高压时，由于高压变压器本身的漏电流通过铁芯流入电流检测回路，造成空载时，漏电流有少许示值。这是正常现象，不影响测试精度。
4.10 避免在下列环境中使用：
a. 避免放置阳光直射。雨淋或潮湿之处。
b. 请远离火源及高温，以防机器温度过高。
c. 搬运或维修时，应先关机并将电源线拆掉。
武汉摩恩提供耐压试验设备厂家价格、耐压试验设备厂家报价，产品选型，技术支持，耐压试验设备用于各种电机、电器、仪器仪表和家用电器，以及强电系统的安全耐压和漏电流的测试。该仪器操作方便，安全可靠，性能良好，维修方便。是符合GB4706.1《家用和类似用途电器安全通用要求》和GB9706.1《医用电气安全通用要求》及GB4943、GB4793等国家标准中相关条款的试验要求所需的测试设备。
