高压开关动特性测试仪厂家

来源：www.whmoen.com 更新时间：2019-12-23

高压开关动特性测试仪厂家简介
武汉摩恩提供高压开关动特性测试仪厂家价格、高压开关动特性测试仪厂家报价，产品选型，技术支持，高压开关动特性测试仪高压开关机械特性测试仪，是一种全新检测高压断路器机械动特性的专用仪器。高压开关机械特性测试仪采用高科技技术，集计算机、打印机、测量接口电路、操作电源等于一体，是高压断路器检测的新专用仪器。

一、高压开关动特性测试仪厂家产品选型
根据选用的机型不同（标准型、工控型、车载型、电脑型），外形不同（立式、卧式），面板布局、操控界面，配置（金属、合阻触头功能），附配件、使用功能有会所不同！参见说明书中相关内容。

二、高压开关动特性测试仪厂家功能特点
适用对象：可测试各种国产（进口）真空、六氟化硫、油高压断路器，负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关等。
测试指标：可测试断路器时间、同期、弹跳时间（次数）行程、速度、操作电压、电流、动作电压、机械操作等各项数据、波形。
抗扰通道：可抵御现场15KV感应电压，标配12路独立金属触头时间通道测试功能。
动阻测试：断口模拟电压信号采集，配6路合闸电阻测试
位移通道：1路位移信号采集，适配耐用的精密电阻线性位移、角位移传感器。亦可适配用户传统自配的滑线电阻传感器。
操作电源：内置隔离型数字可调直流电源，带短路保护功能，可按额定电压比率调整，指令各项分、合、重合闸操作及人工、自动模式动作电压试验和机械寿命试验。
同步触发：可设置响应电压、电流、传感器、断口变化多种同步触发方式。满足不同状态下的测试要求。
操作界面：5.7〃黑白大屏幕触摸屏，汉字化菜单，可完成相关参数的保存、调用、新建、删除、设置、测试、分析等操作。
字符输入：下位机内置简便的常用字母、数字、符号字符输入键盘。可随时更新、命名开关型号、速度定义及文件名称，上位机可净享WINGDOWS支持汉字输入。
定义编辑：通用速度定义模板，可设置、编辑修改、删除、保存各类开关型号、速度定义，形成用户自己的开关定义库。
录波功能：12路普通金属触头通断、6路合阻触头、线圈电压、电流；行程、速度时间波形。
宽幅打印：下位机内置宽幅高速热敏打印机，顶置面板安装、读取直观。数据表单打印美观、波形记录清晰。
数据通讯：可采用USB或RS232通讯，配置PC机上位操作软件，可直接使用电脑控制试验并采集更多数据。并在PC上完成更多样化的分析计算。
三、高压开关动特性测试仪厂家技术指标
结构尺寸：型式：顶开便携式（卧式、车载式尺寸不同）
外形尺寸：402mm×286mm×160mm；主机重量：10kg
使用环境：环境温度：-10℃～50℃；相对湿度：＜80%
工作电源：电压：AC220V±10%；频率：50Hz±5%
安全性能：绝缘电阻：＞2MΩ；漏电流：＜3.5mA
介电强度：AC1500V50Hz，1min（电源进线对机壳）
直流电源：调整范围：30～250V
准确度: ±（1%读数+1个字）
负载变化率：≤1%
额定电流：10A
zui大瞬时电流：15A
测试通道：时间断口：金属触头12路25V，限流60mA（标配）
合阻触头6路25V，限流100mA
位移传感器：1路
时间测试：范围：0.1ms～3000ms（上位机PC机数据管理软件可扩展至12s）
合阻预时：0-999.9ms
准确度：±（0.1%读数+2个字）
分辨率：0.1ms
合闸电阻：范围：10～10KΩ
准确度：±5%读数+1个字（从50Ω～5KΩ）
分辨率：1Ω
行程测试：范围：0～1000mm
准确度：±（1%读数+1个字）
分辨率：0.1mm
速度特性: 范围：0.01～20.00m/s
准确度：±（1%读数+1个字）
分辨率：0.01m/s
电压特性：范围：30-250V
准确度：±（1%读数+1个字）
分辨率：1V
电流特性：范围：0.1A～15A
准确度：±（2%读数+1个字）
分辨率：0.01A
图形显示：每路0.1ms的数值
同步触发：电压：30-250V
电流:0.1-10A(15A)
传感器：位移变化
断口：信号跳变

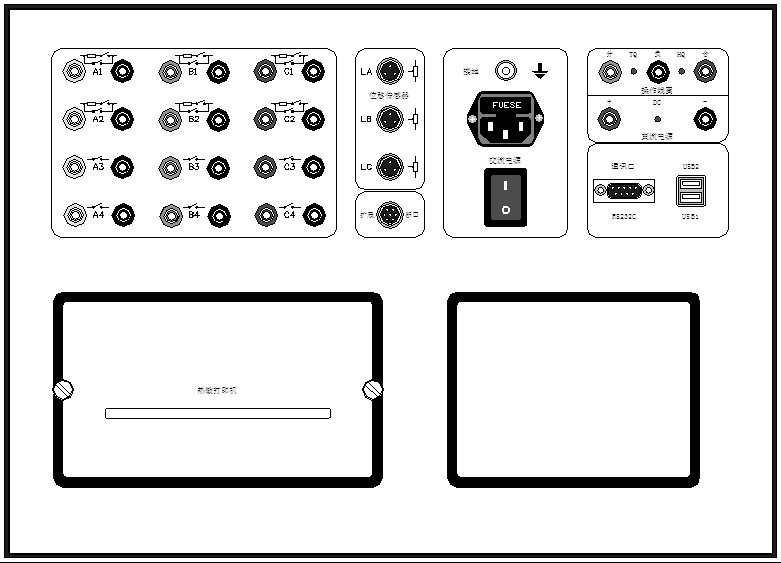

四、高压开关动特性测试仪厂家面板示意
不同机型，面板布局及测试功能略有差异，下图为标准型示意图。

钮，仪器即可快速相应；调整数字时，通过屏幕显示的软键盘点击直接输入数值。
打印机：标准型宽幅热敏打印。
电源开关：仪器交流总电源开关，带灯指示。
电源插座：三芯带接地交流AC220，50Hz电源输入插口，上部FUSE仓盒内置2颗10A保险丝，方管洞内置保险丝为备用。
接地插头：仪器机壳保护接地，带￠4插空，螺栓紧固。
通讯组块：
RS232C：计算机串行通讯，上位机波特率选择为57600
USB1:USB通讯
USB2:USB通讯，上位机波特率选择为115200
直流电源：+、- 为内置直流电源输出；也可用作外电源引入端，带LED灯指示。分、负、合为可控直流电源输出，分、合为正端，负为公共端；分负、合负也可用作外同步倒采样，带LED灯指示。
传感器：外接电阻传感器，仪器默认使用LA通道；LB、LC扩展备用。
扩展断口：外接石墨触头测试器，配合主机测试西门子3AQ、3AT等带石墨触头开关，或用作6 路0～3V模拟信号输入。本项选配。
时间断口：模拟信号测试
A1、B1、C1、A2、B2、C2用作普通金属触头测试功能，配合闸电阻测试功能。
A3、B3、C3、A4、B4、C4只用作普通金属触头测试功能。
五、高压开关动特性测试仪厂家售后服务
1、安全提示：
本仪器虽已作了各项安全保护设计，但使用者操作仪器时仍须注意以下各项要求，以免造成不必要的损害！
1）用者操作仪器请先行阅读本说明书
2）仪器使用时请务必连接机器接地线。
3）开机前请先行连接各相关测试线。
4）关机后方可解除各相关测试线。
5）不要触碰直流电源输出线头，或短路、误接其他电源。
6）过于潮湿、易燃易爆、强电磁干扰环境可能影响到仪器的使用。

2、日常维护
1）仪器应存放温度-20℃～60℃，相对湿度＜85%，通风干燥，无腐蚀性气体的环境。
2）室外使用时应避免雨雪侵袭，强光暴晒，以免损坏液晶显示及仪器。
3）运输时置入专用防震外箱，避免强烈运动擦伤、振坏仪器。
4）本仪器长时间不用时，请根据储藏条件，适时开机通电1小时。
5）打印机工作时，请不要撕扯打印纸。卡纸或换纸时请打开打印机盖板，挤压纸卷轴取出或装进托架，预留纸头穿过盖板槽后固定。
6）传感器、测试线、安装架等配件用后及时置入包装箱中保管，避免损坏、丢失。
武汉摩恩提供高压开关动特性测试仪厂家价格、高压开关动特性测试仪厂家报价，产品选型，技术支持，高压开关动特性测试仪高压开关机械特性测试仪，是一种全新检测高压断路器机械动特性的专用仪器。高压开关机械特性测试仪采用高科技技术，集计算机、打印机、测量接口电路、操作电源等于一体，是高压断路器检测的新专用仪器。
