多功能电能表校验装置厂家

来源：www.whmoen.com 更新时间：2019-12-03

多功能电能表校验装置厂家简介
武汉摩恩提供多功能电能表校验装置厂家价格、多功能电能表校验装置厂家报价，产品选型，技术支持，采用了数字电子技术、模拟电子线路和单片微型计算机等技术，该功率源以MCU单片机为核心，采用了数字合成、数字调频、数字调幅、数字移相、脉宽调制等技术，克服了传统线性放大器效率低、发热严重、可靠性差等缺点，zui大特点是工作可靠性高、负载特性好，是新一代理想的多表位电能表校验设备。

一、多功能电能表校验装置厂家主要特点：

本检验台可使用自身面板键盘进行操作，也可用装有配套软件的电脑软件进行操作，两种操作方法都简便易行。本检验台的主要特点如下：
1.采用脉宽调制功率放大技术（也称为数字功率放大技术），稳定度高、可靠性好，功率放大器转换效率高于90%，；
2. 输出电压、电流软件启停；
3.电流输出量程自动切换，电压、电流输出出现故障时自动检测、报警并保护；
4. 稳定性好、可靠性高、负载特性好；
5.输出功率大：电压可输出(200VA-1000VA)，电流可输出(200VA-1000VA)；
6. 能同时校验相同规格不同电能常数的电能表；
7.具有自动寻标记功能(方便潜动、启动试验)、具有光电头集翻功能（选配）以提高校表工作效率；
8.台体配有标准RS485通讯接口，在软件的配合下可以对电表通讯口进行测试（用户也可以根据我公司提供的二次开发手册对其他功能进行二次开发，以适合用户自己对电表的测试要求）；
9.配有Windows下的PC机操作管理软件，校验结果可存盘、可查询、可打印；
10.提供开放的数据库文件格式，以便误差数据进行网络级管理，为上一级管理系统调用；
11.整个装置结构清晰、设计合理、外形美观、配置灵活，有一体式和分体式两种不同风格的结构可供选择。

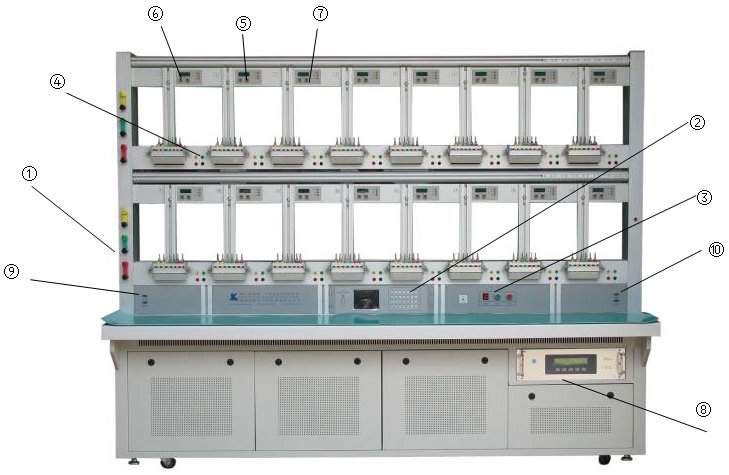

二、多功能电能表校验装置厂家结构及主要部件说明

多功能电能表校验装置厂家结构及主要部件说明

① 电流短接片 ② 面板操作键盘
③ 电源开关 ④ 电压输出端子
⑤ 误差处理器 ⑥ 被检表脉冲输入口
⑦ 被检表485接口 ⑧ 标准表
⑨ PC-232接口 ⑩ PC-485接口

三、多功能电能表校验装置厂家设备的主要技术指标
�8�4供电电源：220V ±10%，50Hz/60Hz；
zui大功耗：1800VA

虚负荷功率源指标
◆ 输出电压： 3x30V(AC) - 3x380V(AC)；
调节细度：当前量程的0.01%
�8�4输出电流： 0.1A(AC)- 100A(AC)
调节细度：当前量程的0.01%;
◆ 移相范围：0-360°；调节细度：0.1°;
�8�4电压电流输出频率：45Hz-65Hz ;
调节细度:0.01 Hz;
◆ 正弦波输出时波形的失真度：电压，电流＜ 0.5%;
◆ 正弦波输出时输出时功率源的电压、电流、功率稳定性：＜0.1% (180s);
◆ 负载特性：可驱动阻性负载，可驱动感性负载，可驱动容性(小于4uF) 负载；
�8�4输出波形：可输出正弦波；
可输出 2-21次谐波，总含量应小于40% ；
可输出奇次谐波；
可输出次谐波；
�8�4输出容量: 电压源 zui大160VA
�8�4电流源 zui大650VA

标准电能表指标
�8�4供电电源：220V/240V ±10%，50Hz；zui大功耗：30VA
�8�4测量功能：电压测量范围 40V(AC)- 480V(AC)
(内部量程60/120/240/480)
电流测量范围 0.001A(AC)- 100A(AC)
(内部量程.02/0.05/0.1/0.2/0.5/1/2/5/10/20/50/100)
�8�4准确度等级：0.05 或 0.1
有功电能测量准确度: 0.05% 0.1% (PF>0.5)
无功电能测量准确度: 0.1% 0.2% (PF>0.5)
�8�4预热时间：30分钟
�8�4工作环境：温度 +5 ℃~ +40℃
相对湿度 <85%
无腐蚀性气体

四、多功能电能表校验装置厂家功能描述
(1). 可以按照检定规程JJG596要求，对电能表进行潜动、起动、基本误差、标准偏差、24h变差等项目进行测试。
(2). 台体具备自动捕捉黑标记功能，方便进行机械表的潜动、起动试验。
(3). 可以同时检定不同常数/不同等级的同类型/同电流规格的电能表。
(4). 每表位配备独立误差处理系统。
(5). 可以手动设置或自动按规程计算电表的起动/潜动试验时间。
(6). 全量程自动切换电压电流档位。
(8). 可进行手动键盘测试，也可由计算机软件全程控自动测试。
(9). 谐波影响试验时可设置（2-21）次谐波输出，进行电表的谐波影响量试验。
(10). 台体具备电压/电流过载自动保护报警功能，防止操作失误引起的台体受损。
(11). 可通过RS485通讯口和电表(具备485通讯口的电表)进行双向通讯。
(12). 台体使用MOEORW-1012时钟测试仪（内置高精度时基标准）对电表进行秒信号准确度的测试。（选配功能，根据需要选配）.
(13). 台体配置有GPS卫星时钟接收机,可对电表进行准确的授时操作。（选配功能，根据需要选配）

五、多功能电能表校验装置厂家装置的工作流程及原理
本检验台由精密数字式信号源、功率放大器、单片微型计算机、误差处理器等模块构成。各个单元在微型计算机的统一管理下，分工合作、构成一体。工作流程框图见下页。

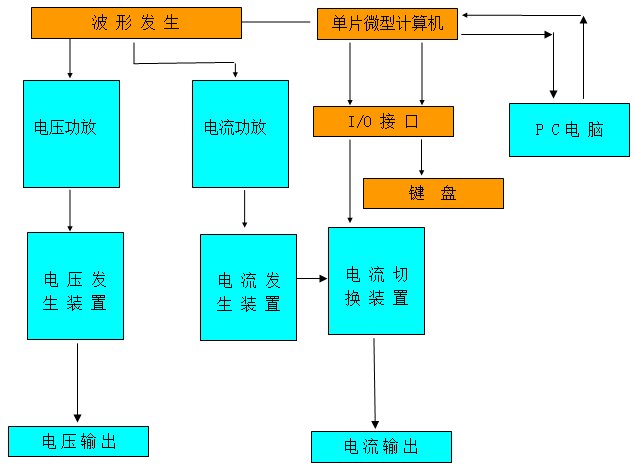

5．1 工作原理具体框图如下：
多功能电能表校验装置厂家装置的工作流程及原理

5．2 工作原理介绍
�8�5信号源及控制
信号源采用数字调频、调幅、调相的数字合成正弦波技术，由CPU按要求将正弦波基波进行数字离散后存放于RAM中，频率基准发生器通过计数器将存放于RAM中的正弦波数字量输入至D/A转换器，分别得到两路相互间具有一定相位关系的数字合成正弦波，作为电压、电流的信号输入至功率放大器。
�8�5功率放大器
功率放大器采用了PWM功率放大技术，并设计了完善的电压短路过载、电流开路过载及快速限流保护措施，确保功率放大器长期稳定可靠工作。

武汉摩恩提供多功能电能表校验装置厂家价格、多功能电能表校验装置厂家报价，产品选型，技术支持，采用了数字电子技术、模拟电子线路和单片微型计算机等技术，该功率源以MCU单片机为核心，采用了数字合成、数字调频、数字调幅、数字移相、脉宽调制等技术，克服了传统线性放大器效率低、发热严重、可靠性差等缺点，zui大特点是工作可靠性高、负载特性好，是新一代理想的多表位电能表校验设备。
