高低压开关柜通电试验台厂家

来源：www.whmoen.com 更新时间：2019-12-03

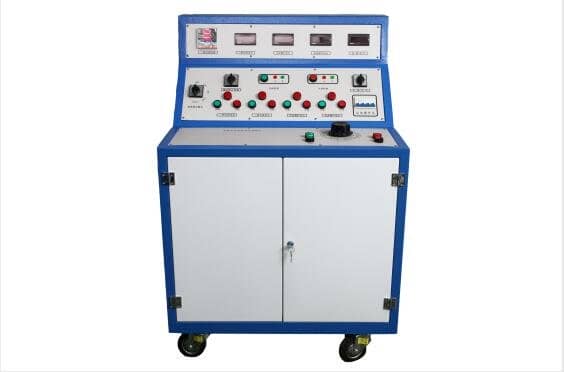

高低压开关柜通电试验台厂家简介
武汉摩恩提供高低压开关柜通电试验台厂家价格、高低压开关柜通电试验台厂家报价，产品选型，技术支持, 高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。

一、高低压开关柜通电试验台厂家技术参数：
1.1总输入电源：三相四线AC 380V N
1.2输出电压及电流：
1.2.1三相AC380V输出(固定值) 一组
1.2.2三相AC100V输出 (固定值) 一组
1.2.3三相交流0—380V输出（可调）
（AC 0~380V, 220V时,电流小于10A）一组
1.2.4交流操作电压（可调值）一组
1.2.5直流操作电压
固定值24V、36V、110V、220V；可调值DC0—260V 固定一组，可调一组
1.2.6单相AC220V输出（固定值，插座形式）二组
1.2.7三相AC10A输出一组
1.2.8外形尺寸：820*740*1160mm
1.2.9重量：150kg
二、高低压开关柜通电试验台厂家面板示意图

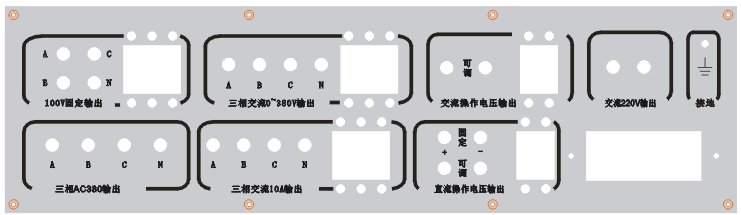

2.1前面板:

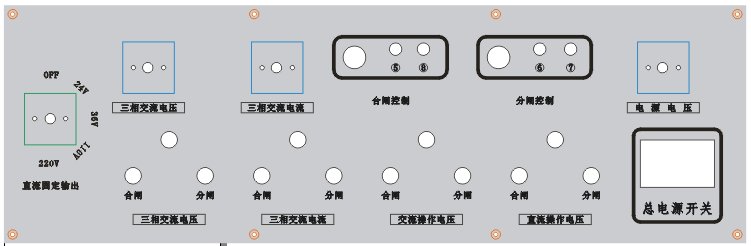

2.2后面板

三、高低压开关柜通电试验台厂家功能说明
3.1输出线接线柱前串接10A、20A空气开关作为短路保护。根据用户特殊要求，参数中3、4、5、7项，可以同时合分闸，没有互锁。请用户注意使用中的要求。
zui好每次只能有一组电源输出工作。
3.2技术参数中1、5、6、项不受接触器控制，只要总电源开关闭合，即可输出三相AC380V（固定值）、直流操作电压24V、36V、110V、220V固定值输出，AC220V输出（固定值）。
33技术参数中3项是可调值，用户只要打开总电源按下合闸开关，缓慢上升直至所需电压值，即可输出三相AC 0—380V的可调值。
3.4技术参数中5项直流操作电压，它分别包含一个固定值、一个可调值。固定值→用户只要打开后面板的电源开关，就可直接输出固定值24V、36V、110V、220V，
可调值→用户打开电源开关以后，缓慢上升电压，即可输出三相DC 0—300V的可调值。
面板中合闸→启动；分闸→停止。
注：用户在进行任何一项操作时请确保前后面板的选项一致。
四、高低压开关柜通电试验台厂家使用说明：
4.1接通三相四线AC380V。
4.2将输出DC电压控制接至负载。
4.3将输出调节旋扭逆时针旋转至零位。
4.4检查并确认接线无误。
4.5将电源开关闭合。
4.6缓慢调节输出调节旋扭，将电压升起到达合适值。
4.7试验完毕后，先将输出调节旋扭逆时针旋转至零位，再断开电源开关，待放电完毕后，才能开始解线。
武汉摩恩提供高低压开关柜通电试验台厂家价格、高低压开关柜通电试验台厂家报价，产品选型，技术支持, 高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。
