蓄电池均衡及内阻监测系统单体蓄电池在线内阻、电压测试技术

来源：www.whmoen.com 更新时间：2019-05-22

当前电源用户对蓄电池的性能评估一般都采用整组电池核对性放电和蓄电池单体电压巡检,不可否认核对性放电是一种验证电池性能zui可靠的方法,但是大多数电池用户认为进行这种类型的测试是工作既复杂又费钱费力。
由于浮充状态下的电压并不能真正反映蓄电池内在健康状况（如下实例)。通过测量电池的内阻来确定电池的状态被证明是非常可靠的方法，因此蓄电池内阻测试已成为核对性放电测试的廉价补充或替代手段,蓄电池维护中必备的，也是快捷有效的维护方法之一。通过内阻参数来预测电池的性能在蓄电池测试领域也是一次技术重大变革。

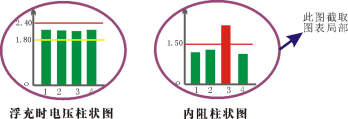

如图所示（实测例子），3号电池在浮充时测得的电压在正常范围，但测量其内阻发现远远偏离标准范围，做核对放电发现容量已已低于标称容量的80%。

蓄电池均衡及内阻监测系统采用直流内阻在线测试技术：在线测试技术，特征点高速捕捉，多重保护及自检功能。因此完全有效解决了在线、安全、准确测得蓄电池内阻存在技术难题。测试过程无须将充电机与蓄电池组断开，不影响直流系统正常运行，测试不受充电机纹波及外界环境干扰，数据测量准确、稳定。
电压检测采用16位并行A/D转换技术，无开关或继电器切换，实现了高速及高稳定采集，精度可达0.1%。采集单元前后级采用了光电隔离，避免前端对后端电路的干扰，保证系统安全可靠。另外系统采用了先进方便的较准技术，通过后台软件即可对每路电压采集电路进行自动校准，无需对硬件进行任何操作。
