MEDY-II 开关动作电压操作电源现场接线

来源:www.whmoen.com    更新时间:2019-05-20

MEDY-II 开关动作电压操作电源现场接线
1、将仪器接地,准备好仪器输入电源AC220V,50HZ;
2、断开被测开关控制箱内的控制电源(通常是将控制箱内与控制母线相连的控制保险拔掉);

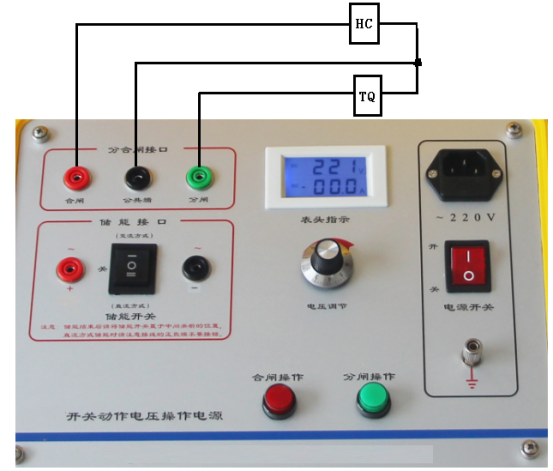

3、将仪器按照下图方式接好线,打开仪器电源开关,将电压值调到所需的电压值;|
开关动作电压操作电源现场接线
建议:为保证安全,在输出直流电压时将辅助开关串接在合分闸回路当中;
4、按“合闸”或“分闸”按钮进行合分闸试验;
5、试验完毕,用旋钮将电压调制zui低值(电压调低时注意不要调的太快,应缓慢向下调,以免损坏开关电源),关闭电源。等待几秒钟仪器内部放电完毕,电压表指示为零后,方可拆除控制线,zui后拆除地线。
6、对高压开关做储能实验时,如需直流方式时注意储能线正负不要接反,然后调节电压到需要值,将仪器储能开关打到“=”,进行储能操作,如需交流方式时本仪器只能提供~220V电源,这一点一定要注意。
