MOEORW-2900BC轻型交直流工频试验装置

来源：www.whmoen.com 更新时间：2019-04-12

MOEORW-2900BC

轻型交直流工频试验装置

是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。TDM(G)系列轻型交直流高压试验变压器是在MEYD(G)系列试验变压器的基础上按照标准《ZBK-41006-89》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。
MOEORW-2900BC轻型交直流工频试验装置采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。其外部结构图见图1，内部结构图见图2。

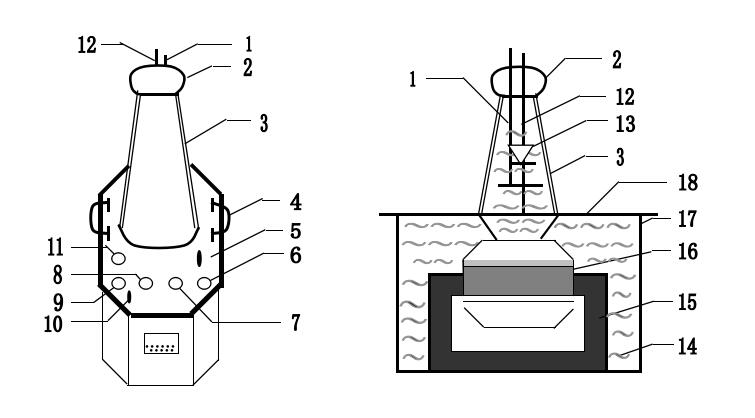

图1：单台MEYD(G)、TDM(G)试验图2：单台试验变压器内部结构图
变压器外部结构示意图
1—短路杆D 2—均压球 3—高压套管 4—变压器提手
5—油阀 6、7—次压输入a、x 8、9—测量端子E、F 10—变压器外壳接地端
11—高压尾X 12—高压输出A 13—高压硅堆 14—变压器油
15—铁芯 16—次低压绕组 17—测量绕组 18—二次高压绕组
在MEYD(G)、TDM(G)试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。MEYD(G)系列中无高压硅堆。

三、MOEORW-2900BC轻型交直流工频试验装置工作原理
MOEORW-2900BC轻型交直流工频试验装置为单相变压器，联结组标号Ⅰ.Ⅰ. 用工频220V(10kVA以上为380V)电源接入MEXC/METC(为本公司生产的试验变压器配套专用设备，详细资料请见其具体使用说明书)系列操作箱(台)，经操作箱内自偶调压器(50kVA以上调压器外附)调节至0~200V(或0~400V)电压输出至MEYD(G)、TDM(G)试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。

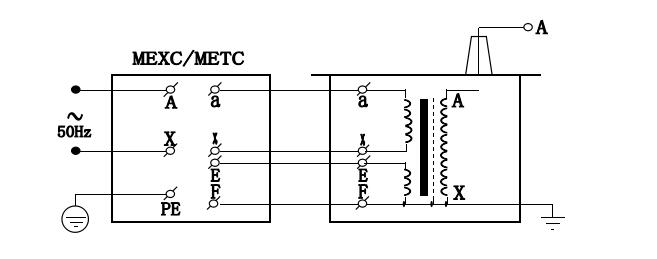

1、单台MEYD(G)试验变压器的工作原理图见图3

图3：单台MEYD(G)高压试验变压器原理图

2、单台TDM(G)试验变压器的工作原理图见图4，图中高压套管中装有高压硅堆，串接在高压回路中作半波整流，以获得直流高电压。当用一短路杆将高压硅堆短接时，可获得工频高电压，作为交流输出状态；取消短路杆时，作为直流输出状态。

图4：单台TDMJZ(G)交直流试验变压器原理图
图中：D—短路杆 VD—高压硅堆

图5：三台试验变压器串级接线原理图
图中：P—容量(kVA) V—电压(kV) G1、G2—绝缘支架
TDM(G)试验变压器高压套管中的高压硅堆未画出，其原理与上图相同。

3、三台试验变压器串级获得更高电压的接线原理见图5。串级高压试验变压器有很大的优越性，因为整个试验装置由几台单台试验变压器组成，单台试验变压器容量小、电压低、重量轻，便于运输和安装。它既然可串接成高出几倍的单台试验变压器输出电压组合使用，又可分开成几套单台试验变压器单独使用。整套装置投资小，经济实惠。图5中，在第一级和第二级的每个单元试验变压器中都有一个励磁绕组A1、C1和A2、C2。在三台串级试验变压器基本原理中，低压电源加在试验变压器Ⅰ的初级绕组a1x1上，单台试验变压器Ⅰ、Ⅱ、Ⅲ的输出电压都是V。励磁绕组A1、C1给第二级试验变压器Ⅱ的初级绕组供电；第二级试验变压器Ⅱ的励磁绕组A2、C2给第三级试验变压器Ⅲ的初级绕组供电。第二级试验变压器Ⅱ和第三级试验变压器Ⅲ的箱体分别处在对地为1V和2V的高电位上，所以箱体对地是绝缘的，试验变压器Ⅰ的箱体是接地的。这样第一级、第二级、第三级试验变压器对地的额定输出电压分别为1V、2V、3V；其额定容量分别为3P、2P、1P。
