ME9000 高压开关动特性测试仪直流控制

来源:www.whmoen.com    更新时间:2019-03-11

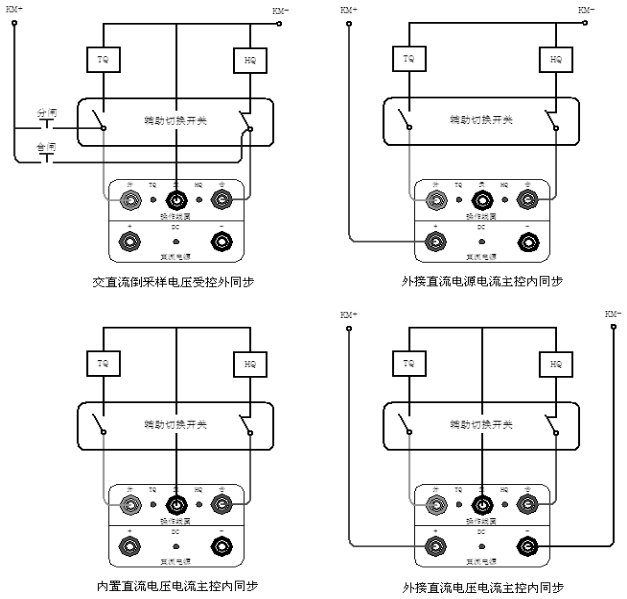

ME9000 高压开关动特性测试仪具备主控操作送电、外交直流电压受控,内、外同步多种触发方式。典型图例如下:
1、内置直流电压电流主控内同步:
接出分合负控制线,虽然仪器内置电源为隔离电源,带短路保护,但仍需断开二次电源,以减少不必要的电源冲突或报警。此时进入菜单,选择内电源操动方式,调整电压,选择电压或电流同步触发方式,设置分、合模式,按测试送电。
2、交直流倒采样电压受控外同步:
接出分合负控制线, 此时此线为倒采样外同步。此时进入菜单,选择外同步操控方式,选择电压同步触发方式,设置分、合模式,按测试后等待外电压同步。
当二次电源无法解净或操动控制回路为交流时,特别适合此种方法受控测试。
3、外接直流电压电流主控内同步:
外接直流电源,接出分合负控制线,此时进入菜单,选择外电源操控方式,选择电压或电流同步触发方式,设置分、合模式,按测试送电。
4、外接直流电源电流主控内同步:
此方法同时,仅具备电流同步触发功能,但接线简单。
