ME-715绝缘子故障检测仪仪器结构
（一）整机构成
1.绝缘子故障检测仪外观：

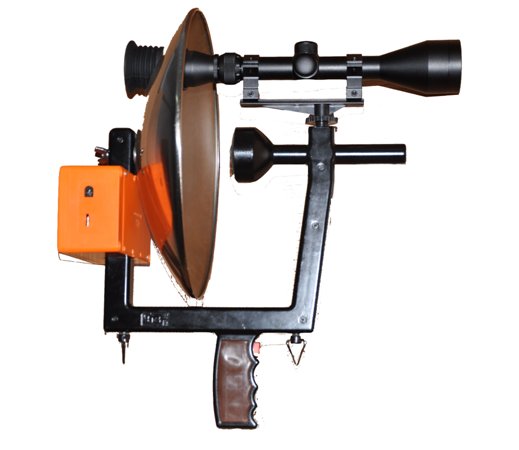

主侦测器外观如下图所示：

侦测器主机外观如下：

2.绝缘子故障检测仪结构说明：
微电脑主机：绝缘子故障检测仪核心处理中心，处理高频传感器传来的信号，然后对信号加以分析，放大等处理，zui后形成输出。主要有以下几个部件：
操作键盘：完成必要的操作
环境传感器：测试当前环境数据并传送至主机
电源接口：外接电源适配器，完成对侦测器的充电工作
灵敏度旋钮：以便于在不同环境下适当调节绝缘子故障检测仪对信号的灵敏程度
耳机接口：插入耳机，供工作人员实时监听信号声音
U盘接口：用于插入U盘，以便主机与电脑连接
液晶显示屏：进行必要的显示
主侦测器：侦测时完成信号收集、转换、传输等功能，集成有激光器、传感器，锁定开关、瞄准镜等部件，配合主机完成侦测工作。主要有以下几个部件：
合金支架：主侦测器主要构成部件，设计精密合理
激光器：大功率激光源
高倍目镜：高倍瞄准镜，辅助激光器完成故障点定位
集波器：抛物面结构，收集绝缘子放电发出的特征声波
高频传感器：接收绝缘子放电发出的特征声波，并将其转换为电信号，传送至主机。
瞄准镜：配合激光完成精确定位
锁定开关：中断并锁定当前工作状态，以便工作人员观看并进一步操作
手柄：人体工程造型，方便工作人员手持侦测器工作
背带环：用于连接背带
其它配件：
高精度耳机：高精度还原声效
电源适配器： 12V开关电源，恒压恒流
3. 显示说明：

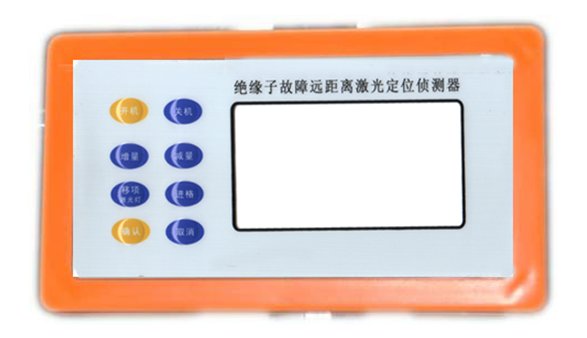

主机本身内嵌一块点阵液晶显示屏，显示内容为：当前绝缘子故障检测仪的状态信息，工作时显示接收到信号的强度及电池状态信息等。主机面板及液晶显示屏如下图所示：

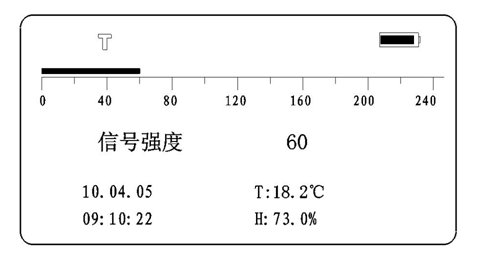

其中屏幕显示信息为：当前被检测物件发出的信号强度，下方为其对应的直方图。屏幕右上方为当前电池电能状态，当电压不足时，会出现闪电状报警信息，清晰明了。
