ME-2D 接地电阻表检定装置仪器保养

来源：武汉摩恩    更新时间：2018-05-02

ME-2D 接地电阻表检定装置仪器保养
工作原理与结构

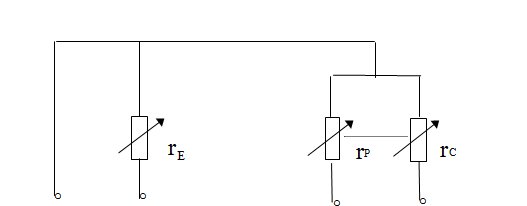

1、工作原理图


 rE =10×(1000＋100+10＋1＋0.1＋0.01+0.001)Ω
   rp＝0、500Ω、1KΩ、2KΩ、5KΩ
   r c =0、500Ω、1KΩ、2KΩ、5KΩ

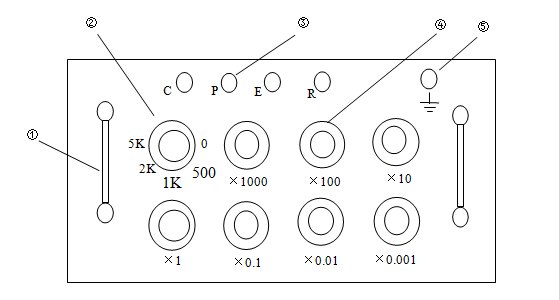

2、面板结构示意图


  图中①—提手
②－模拟辅助接地电阻旋钮（调节阻值为0、500Ω、1KΩ、2KΩ、5KΩ）
③－四个接线端钮（为C、P、E、R端）
④－模拟接地电阻旋钮（由×1000、×100、×10、×1、×0.1、×0.01 、×0.001 七个十进位电阻器组成多值可调电阻箱）。
⑤－接地接线端钮
3、结构特点
  ①本检定用电阻器采用轻压力开关，其结构的优点是接触电阻与变差极小，且接触稳定可靠。
  ② 本电阻器采用部分中美合资生产的高精度合成膜电阻和本厂生产的线绕电阻，经严格老化、筛选、考核，具有优良的稳定性。
  ③整个电阻器均装在金属壳体内，具有很好的静电屏蔽作用。
