MEGT-R 杆塔接地电阻测试仪原理

来源:武汉摩恩    更新时间:2018-05-02

MEGT-R 杆塔接地电阻测试仪原理
杆塔接地电阻测试仪适用于测量避雷线直接接地的输电线路杆塔接地电阻,其测量原理如图2所示。杆塔塔身和本档避雷线电阻、后续(或两侧)各档链行回路等效阻抗中的电阻分量等形成一个回路,通过测量仪内部电源电势,在该回路中产生电流,通过全电路欧姆定律得出所测杆塔的接地电阻值。

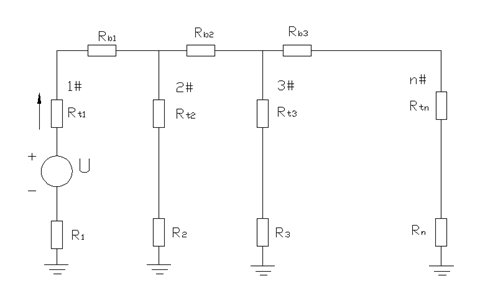

Rb1、Rb2、Rb3、…—各档避雷线的电阻(包括接触电阻);Rt1、Rt2、Rt3、…—各基杆塔的电阻(包括接触电阻);
图2 MEGT-R型杆塔接地电阻测量仪测量杆塔接地电阻原理图

例如欲测1#杆塔接地电阻R1,首先解开该杆塔与地网所有的连接线,并将所有接地引下线并联,然后将测量仪串联接入1#杆塔接地引下线中(即加入了一电流源),其产生的电流经由避雷线连接在一起的杆塔通过大地流回测量仪中,根据输出电压与回路电流之比值为该杆塔接地电阻值。随着并入杆塔数的增多,其并联电阻Rn越小,所测得的阻值R1就越准确。
