ME20S系列智能数显绝缘电阻测试仪屏蔽端(GUARD)的使用方法

来源:武汉摩恩    更新时间:2018-04-28

ME20S系列智能数显绝缘电阻测试仪屏蔽端(GUARD)的使用方法
在电力电缆等的绝缘测量或外界电磁场干扰时,为了消除表面漏电和外界电磁场的干扰而影响测量结果的准确度,在实际测量过程中,采用仪表的屏蔽端来消除漏电电流、屏蔽干扰。

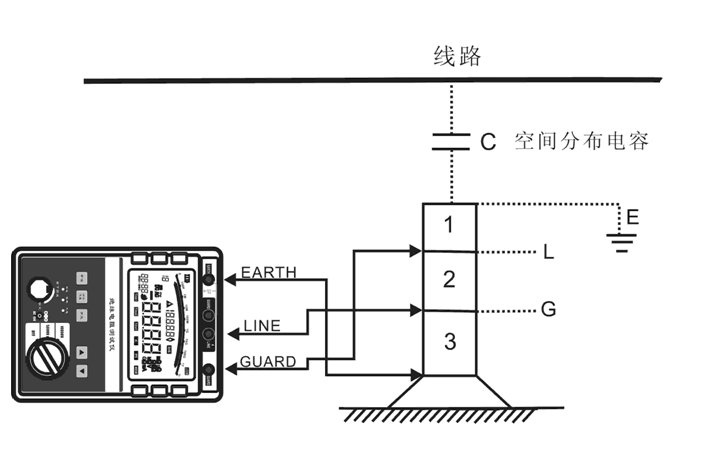

对于两节及以上的被试品,例如避雷器、耦合电容可采用图6所示的接线进行测量。图中将屏蔽端接到被测避雷器上一节法兰上,这样,由上方高压线路等所引起的干扰电流由屏蔽端子屏蔽掉,而不经过测试主回路,从而避免了干扰电流的影响。对zui上节避雷器,可将其上法兰接仪表地端(EARTH)后再接地,使干扰电流直接入地。但后者不能将干扰完全消除掉。

图6:利用屏蔽端(GUARD)屏蔽干扰
其它方面的应用可参考此接法。
