ME20S系列智能数显绝缘电阻测试仪开始测试

来源：武汉摩恩更新时间：2018-04-28

ME20S系列智能数显绝缘电阻测试仪开始测试
1、转动波段开关（9）选择需要的测试电压，这时如果电源正常则电源指示灯（6）应发绿光，如欠压则发红光。
2、智能数显绝缘电阻测试仪开始自检并初始化。
3、按下或锁定测试键（7），测试编号自动累加开始测试。这时高压状态指示灯（6）和液晶屏上高压警示符号点亮并且仪表内置蜂鸣器发出警示音，代表LINE端（3）有高压输出。时间标志符号（10）开始闪动。
警告：测试过程中，严禁触模探棒前端裸露部分以免发生触电危险！

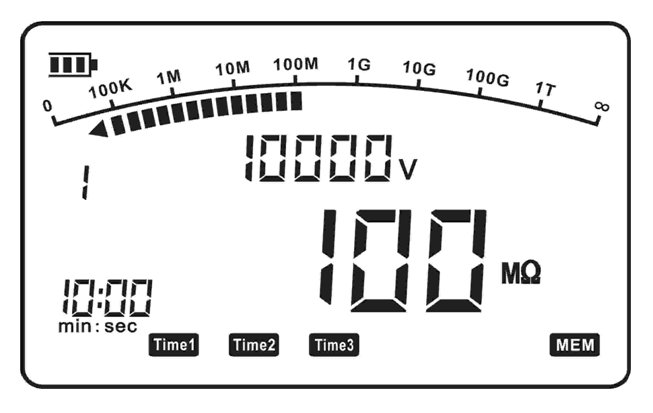

注意：按下测试键（7）前，显示屏有可能显示上一次存储的测试结果，如图4所示。

图4：存储的测试结果

4、这时液晶屏进入测试状态显示模式，见图5所示。

图5：测试状态液晶显示界面
5、智能数显绝缘电阻测试仪每隔一定时间发出提示音（缺省值->Time1:15秒、Time2:1分钟、Time3:10分钟）。
6、根据所需要的测试结果（连续测试、吸收比测试、极化指数测试），松开测试键（7）。这时仪表停止高压输出，并自动计算、显示测试结果（各个时间状态的电阻值、吸收比、极化指数）。按动上键或下键（5）可循环显示本次测试结果（当前阻值、15秒（Time1）阻值、1分钟（Time2）阻值、10分钟(Time3)阻值、吸收比、极化指数）。
注意：吸收比测试时间应大于1分钟，极化指数的测试应大于10分钟。每次测量的时间zui长为10分钟，10分钟以后仪表会自动关闭高压，并自动计算、显示测试结果。
警告：试验完毕或重复进行试验时，必须将被试物短接后对地充分放电（仪表也有内置自动放电功能，不过时间较长）才能保证人身安全和下次测量的准确性！
7、需连续进行第二次测量时，再次按下或锁定测试键（7），按4-6步骤执行。（仪表可连续进行19次测量，超过19次从第1次开始并覆盖第1次的结果。每次测量结果都自动保存，以便日后调阅。）。
