METS-202水轮机调速系统仿真测试仪空载摆动试验

来源：武汉摩恩    更新时间：2018-04-27

METS-202水轮机调速系统仿真测试仪空载摆动试验
试验原理与目的：空载摆动试验是指机组在没有带负荷的空载工况运行，记录180S内机组转速波动的zui大值。
试验接线：
1）对于非仿真模式：
1> 连接机组频率信号至测试仪“机组频率”测量端子。
2> 连接导叶接力器行程信号至测试仪“导叶行程输入”测量端子。
3> 若有浆叶接力器行程，则连接浆叶接力器行程信号至“浆叶行程输入”测量端子。
2）水轮机调速系统仿真测试仪工作在仿真模式
1> 将水轮机调速系统仿真测试仪的“仿真频率输出”端子连接至调速器机组频率测量输入。
2> 连接调速器导叶接力器行程至测试仪“导叶行程输入”测量端子。
3> 若有浆叶接力器，则连接浆叶接力器行程信号至“浆叶行程输入”测量端子。
试验操作：试验连线完成后，使调速器运行于空载工况，点击软件主界面空载摆动试验出现试验参数设置对话框如图4.1 所示，空载摆动试验可设置的参数只有采样频率，记录时间达到180S时，试验会自动停止，试验完成后，软件自动计算zui大波动值。

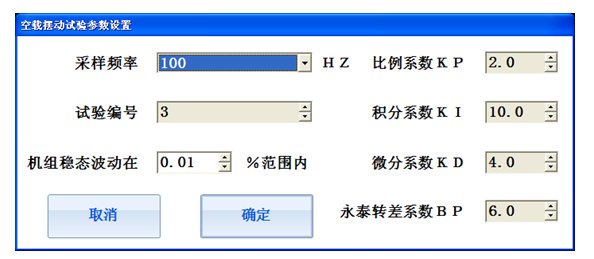

图4.1 空载摆动试验参数设置

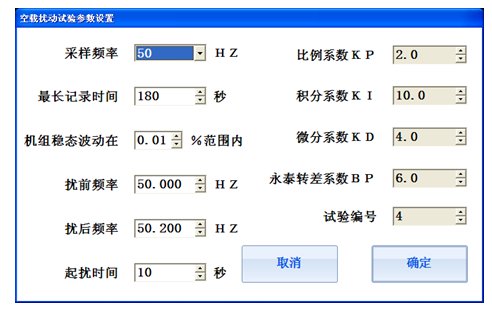

图4.2 空载扰动试验参数设置
