METS-202水轮机调速系统仿真测试仪通道滤定
通道率定是指设定采样通道实测信号值和真实物理量的对应关系，在软件主界面点击“通道率定”按钮出现图3.4所示界面。

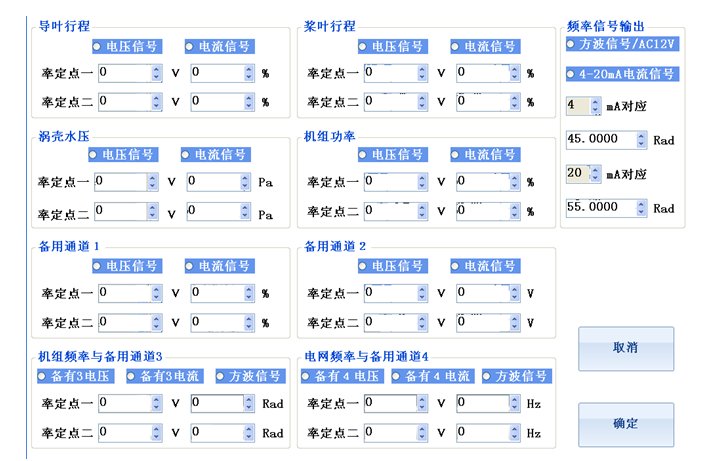

图3.4 通道滤定
对于模拟信号采集通道CH1（导叶行程通道）,CH2（浆叶行程通道）,CH3（涡壳压力通道）,CH4（机组功率通道），CH5（备用通道1）和CH6（备用通道2），可以选择通道信号类型，信号类型可以是电压或者电流，选定通道类型后仪器将采集点切换到对应的物理通道，如果选择电压信号则对应的电流通道信号将不会被采集，选择电流信号则对应的电压信号通道不会被采集。对于模拟信号采集通道CH7（备用通道3）和CH8（备用通道4），可以选择的信号类型为电压，电流和方波频率信号，如果选择电压则电流和方波频率信号不会被采集，如果选择电流则电压和方波频率信号不会被采集，如果选择方波信号则电压，电流模拟信号不会被采集，在方波信号采集模式，通道率定对机组频率测量和电网频率测量无效。
选定模拟通道类型以后设定两个采集点和真实物理量的对应关系，一般情况下应尽量选择传感器的零点和满量程点，传感器都是线性变换，对于电压输出型传感器，如果传感器输出电压为V1时对应的物理量为R1，输出为V2时对于的物理量为R2，V1,R1,V2,R2和V1->R1和V2->R2的对应关系已知时，水轮机调速系统仿真测试仪会自动计算出实时采集的物理量值。例如对于导叶位移传感器，假设传感器输出为0V时对应的导叶开度为0%，10V时对应的导叶开度为100%，则此时通道1的设置应如图3.4所示，试验时仪器会自动显示采集的调速器导叶开度值。
