MESM-3三钳矢量分析仪波形显示测试部分

来源:武汉摩恩    更新时间:2018-04-26

MESM-3三钳矢量分析仪波形显示测试部分
1.测试目的
通过本项目可以显示各参量的波形,了解各参量之间的相位关系(超前或滞后),观察波形的畸变情况,分析畸变产生的原因,PT和CT有无过负荷的情况。
2.测试方法

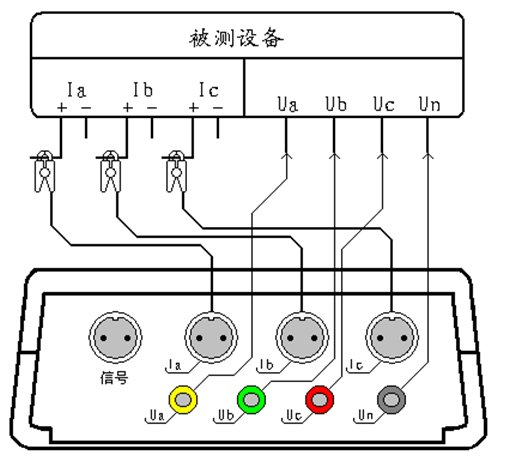

具体接线如图三十所示:


图三十、波形显示接线图

在本项目中同时接入三相电压和三路电流信号。将电压测试线的黄、绿、红、黑四种颜色分别对应被测信号的A、B、C、N四条相线(当PT二次采用三线制接法时将被测设备的B相电压接到仪器的Un端子,只用三根电压线即可)。Ia、Ib、Ic三个钳形电流互感器用来测量被测设备的电流ABC三相,接好线后进入“波形显示”屏查看测量结果。
