MED-3005三相用电检查仪接线检查

来源:武汉摩恩    更新时间:2018-04-25

MED-3005三相用电检查仪接线检查

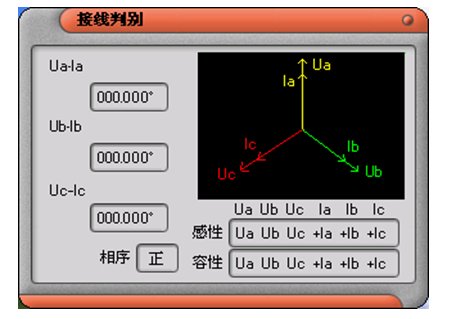

在主菜单下,单击“3”键,进入接线检查界面(如图六所示)

图六
该界面主要显示各相电压与电流间的夹角、向量图以及接线判别结果。
当系统设置中“制式”项选为“三相四线有功”或“三相四线无功”时,该界面将显示Ua与Ia、Ub与Ib、Uc与Ic的夹角,并进行96种接线方式的判定,分为容性负载、感性负载两种结果来显示。
当系统设置中“制式”项选为“三相三线有功”或“三相三线无功”时,该界面将显示Uab与Ia、Ucb与Ic、Uab与Ucb之间的夹角,并进行48种接线方式的判定,分为容性负载、感性负载两种结果来显示。
向量图的显示同样与“制式”所选选项有关。
在该界面下,单击“0”键,可以保存向量图和接线判定结果。
单击“确定”键,可以使当前屏幕锁定在当前结果上。
单击“取消”键,将返回主菜单界面。
