ME2021 电能质量分析仪告警监测参数设置
菜单用于设置告警模式中需要监测的参数及阀值(参阅第9章)，用户可设置40组告警监测参数。

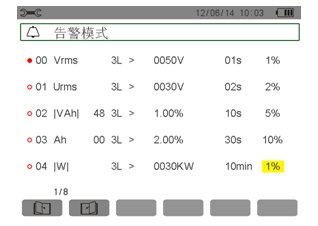

图5-15 告警模式菜单
 使用键选择不同设置告警参数组。
 按键选中当前域，出现箭头。
 按键选择设置值(Vah、Ah、Uh等，参见5.9节表)再按键确认，被选中域以黄色高亮显示。
 按键横向选择各域，按键确认，出现箭头。按键选择设置值，按键确认。
以同样方法设置各域其它值。
定义各个告警，可选择：
★ 告警类型(Vah、Ah、Uh、Vh、Tan、PF、DPF、VA、VAR、W、Athd、Uthd、Vthd、KF、Hz、Aunb、Vunb、Vrms、Acf、Ucf、Vcf、PST、Arms、Urms及Vrms)(参考3.9章缩略语表)。
★ 谐波等次范围(0到50次，针对Vah、Ah、Uh及Vh各值)。
★ 告警触发通道(3L：3相，L1、L2、L3任一相都可触发：N：中性线触发)。
★ 告警判断方向(>或<只在Arms、Urms、Vrms、Hz下可选，否则只有一个方向)。
★ 触发告警阀值(在W、VAR、VA、Arms、Urms、Vrms可设置阀值单位)。
★ 超阀值zui短时间(可设0秒-99分钟)。
★ 告警回差值(对应从告警阀值中增加或减少的百分比，可选值有1%，2%，5%或10%。如果超过该百分比将停止告警，参阅17.2章节)。
 按键选中或取消告警参数组，实心红点表示已选中，空心红圈表示未选中。
 按对应图标的黄色功能键显示前一页或后一页告警监测参数设置组。
 按键返回设置主菜单。
