三相电能表现场校验仪整机及接线介绍

来源：www.whmoen.com    更新时间：2020-08-03

MOEORW-8507F 三相电能表现场校验仪整机及接线介绍

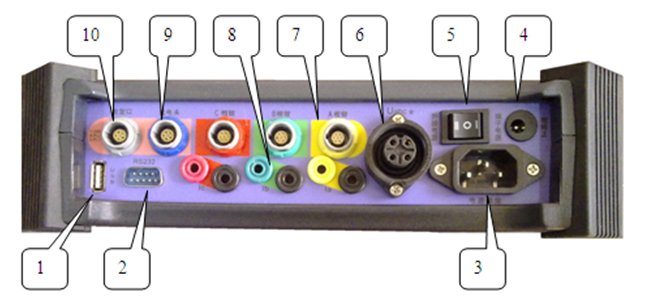

⑴-- USB接口；
⑵-- RS232通讯口；
⑶—外电源插座；电源输入范围：55—480V；
⑷--5A钳自修正端口；
⑸--电源开关。外电源和内部端子共用电源开关，有三个档位，中间为断开；
⑹-- A、B、C三相电压输入插座，Umax = 480V；
⑺--电流钳接线座。A、B、C三相共三个专用七芯接线座；
⑻--A、B、C三相电流输入输出插座，Imax = 10A；
⑼--局号１、２光电采样脉冲输入、局号１低频输出端口。（详见下页的正面接线俯视图）；
⑽--局号１、２低频脉冲输出、局号２光电采样脉冲输入端口。（详见脉冲信号接线介绍）
