MOEORW-8560P 电能表测试系统三相三线高压计量表计经内部CT直接接入接线

来源:武汉摩恩    更新时间:2018-04-24

MOEORW-8560P 电能表测试系统三相三线高压计量表计经内部CT直接接入接线
三相三线高压电能表经内部CT接入接线如图二十四所示:

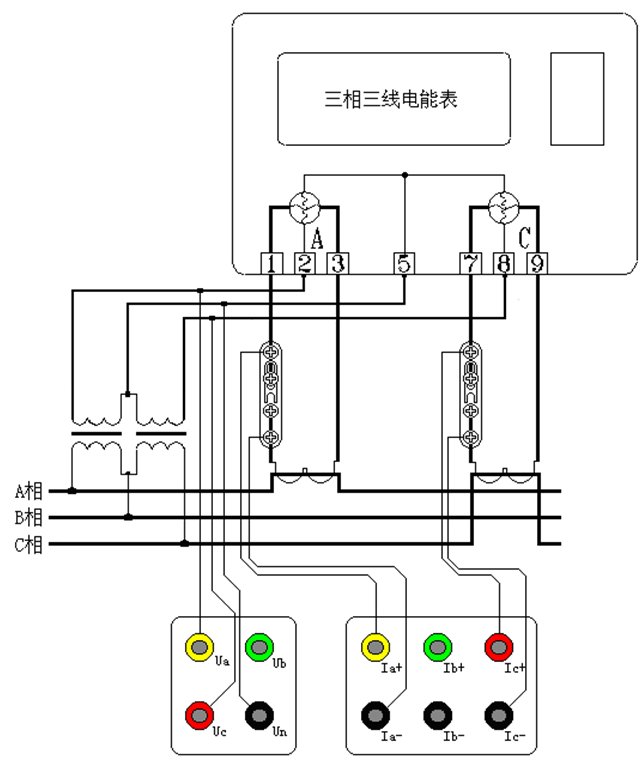

图二十四、三相三线高压电能表经内部CT接入
先将电压线首端的黄、绿、红插棒分别接到MOEORW-8560P 电能表测试系统面板相应的Ua、Un、Uc电压端子上(即黄色插棒接到电压端子Ua上,绿色插棒接到电压端子Un上,红色插棒接到电压端子Uc上,Ub端子不接线),电压线末端的黄、绿、红鳄鱼夹按颜色分别接到被测表表尾的A、B、C三相电压线上;将电流线的首端A、C两相插棒按颜色接到仪器面板相应的电流端子上(B相线不用),有极性端标记的接电流正端,无标记的接电流负端,电流线末端的鳄鱼夹(或插片)接到端子排两侧(I+接到远离表计侧,I-接到靠近表计侧),然后将端子排的连片打开。
打开MOEORW-8560P 电能表测试系统开关,先按照被测表参数将“参数设置”屏中相应的参数设置正确,然后,即可进入相应的界面进行测试。
