MOEORW-8302 CT PT分析仪PT匝数比，极性试验接线图
在进行PT变比或极性试验时请按照图3.9连接CTPT分析仪和被测PT，这两个试验项目的接线方式是一致的
具体接线步骤和说明如下：

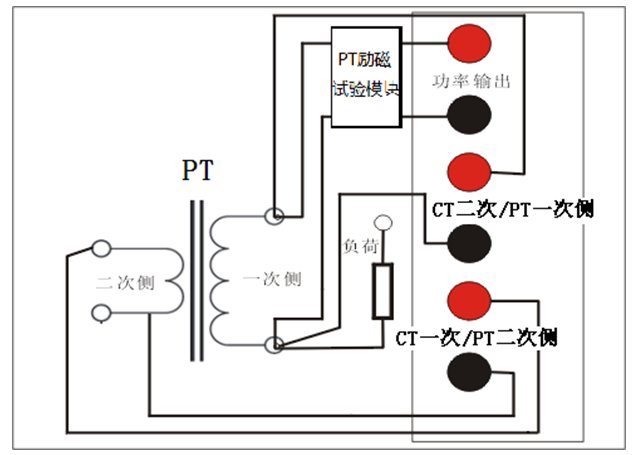

图3.9 PT变比与极性试验接线图
1）将PT二次侧的一端连接至CTPT分析仪CT一次侧/PT二次侧黑色端子
2）将PT二次侧另一端连接至CTPT分析仪CT一次侧/PT二次侧红色端子
3）将CTPT分析仪的接地柱连接到保护地PE
4）将按照图3.9所示，断开被测PT二次侧和二次负荷的连接
5）将CTPT分析仪功率输出和CT二次侧/PT一次侧的黑色端子连接至PT一次侧的一端，参见图3.9
6）将CTPT分析功率输出和CT二次侧/PT一次侧的红色端子连接至PT一次侧另一端
7）为了消除接触电阻对线圈电阻测量的影响，在连接CTPT分析仪的端子时，CT二次侧/PT一次侧的连接端子应保持在功率输出端子的内侧，如图3.4。
