MELZR-38抗干扰线缆直阻测试仪面板功能介绍

来源:武汉摩恩    更新时间:2018-04-20

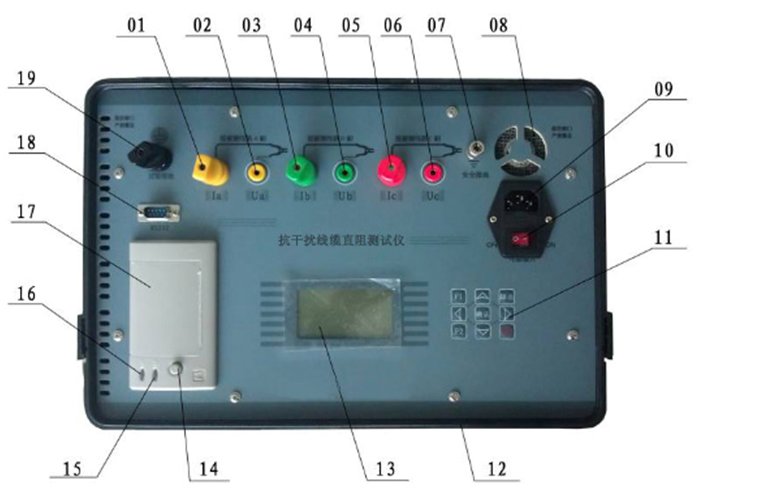

MELZR-38抗干扰线缆直阻测试仪面板功能介绍


⑴A相电流端子--接被测线路的A相,用于对A相施加试验电流;
⑵A相电压端子--用于被测线路的A相电压采样接线;
⑶B相电流端子--接被测线路的B相,用于对B相施加试验电流;
⑷B相电压端子--用于被测线路的B相电压采样接线;
⑸C相电流端子--接被测线路的C相,用于对C相施加试验电流;
⑹C相电压端子--用于被测线路的C相电压采样接线;
⑺安全接地—MELZR-38抗干扰线缆直阻测试仪外壳接地,用于保护试验人员安全;
⑻散热窗口—MELZR-38抗干扰线缆直阻测试仪内部发热器件的散热,应注意防水,严禁覆盖;
⑼电源输入接口—为MELZR-38抗干扰线缆直阻测试仪提供工作电源;
⑽电源输入开关--用于MELZR-38抗干扰线缆直阻测试仪工作电源的开启和关闭;
⑾按键—与液晶屏显示对应提示配合按压,实现MELZR-38抗干扰线缆直阻测试仪的操作;
MELZR-38抗干扰线缆直阻测试仪外塑箱;
⒀显示屏—仪器显示窗口;
⒁打印机OPEN键—按下出纸仓即可打开;
⒂打印机SEL键—红色指示灯为亮为在线,灯灭为离线状态;
⒃打印机LF键—打印机走纸键,通电红色指示灯常亮;
⒄打印机--用于打印测试结果;
⒅RS232接口—用于仪器内部程序的升级;
⒆试验接地端子--用于直流电阻测试的试验接地。
