微机继电保护测试仪差动继电器校验

来源:www.whmoen.com    更新时间:2020-08-03

MEJB-902F 微机继电保护测试仪差动继电器校验
(1)直流助磁特性的测量
在差动试验中,制动电流 Izd 设定为直流电流,逐次改变 Izd 值,在每一助磁电流时加减动作电流 Idz(可用自动试验方式),测出动作电流IDZ,绘制制动特性曲线。
(2)比率制动特性的测量
制动电流 Izd 设定为基波电流,逐次改变 Izd 值,在每一制动电流时加减动作电流 Idz,测出动作电流IDZ,绘制制动特性曲线。

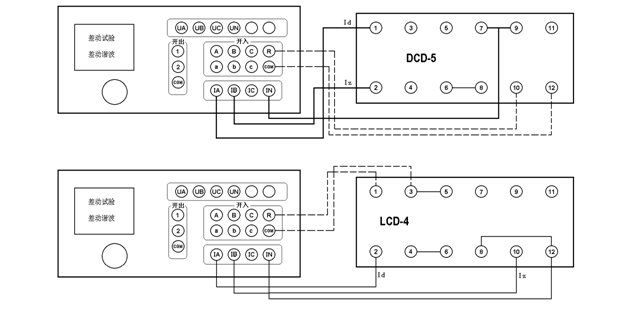

若是DCD—2(A)型差动继电器,其试验接线如下:IA——7,IB——9,IN——1,开入A——10,开入公共端+COM——12,继电器的3和5,6和8分别短接即可。

(3)二次谐波制动特性的测量
制动电流Izd 设定为二次谐波电流,逐次改变 Izd 值,在每一制动电流时加减动作电流 Idz,测出动作电流IDZ,绘制二次谐波制动特性曲线。
(4)高次谐波制动特性的测量
在差动谐波试验中,制动电流 Izd 设定为各次谐波叠加电流,逐次改变 Izd 的某次谐波值,测出动作电流IDZ。
