MEJB-902F 微机继电保护测试仪变量参数
1.变量选择

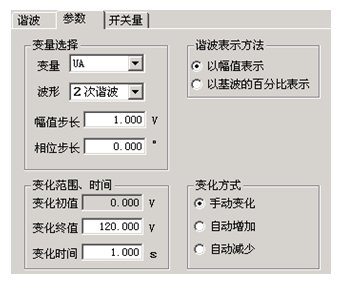

变量：从下拉菜单中选择需要变化的通道，如图中选择的是A相电压做为变化量。
波形：指的是叠加的谐波次数，从直流到20次谐波
幅值步长：这里的步长也与“谐波表示方法”相对应。当选择“以幅值表示”时，步长也以幅值表示，单位是A或V；而选择“以基波的百分比表示”时，则步长也是百分比。

2.变化范围、时间
变化初值：变化初值是前面所设置好的谐波的值。初值是从前页的谐波数据页面中取来的，不能直接修改。要修改这个初值必须在谐波数据页面里进行。初值在这里以幅值的方式表示。
变化上限：变化量的输出上限值，该值可以确保输出的量值不至于太大，以损坏保护装置。
变化时间：变化时间指的是每变化一步的间隔时间，一般设置为稍大于保护的整定动作时间。
3.谐波表示方法
各相的谐波分量的数据可以选择“以幅值的方式表示”，也可以选择“以基波的百分比表示”。当选“以基波的百分比表示”，在“谐波” 页面中各相谐波的值显示为相对于基波幅值的百分比，变量的幅值步长也以基波的百分比表示。例如，在“以幅值表示”时，某相

电压2次谐波幅值为2V，基波幅值为10V，则当选择“以基波的百分比表示”时，此时显示的2次谐波为20％。
1.开关量
开关量页用来定义开关量和记录开关量的动作情况。默认A、B、C、R、a、b、c七路开关量全部有效。试验时可自定义指定哪几路开关量有效（前面打“√”为有效）。各开关量的关系为或关系。
2.防接点抖动时间  默认为5ms。做继电器试验时，如果接点抖动较大，应设置较大值。
