MEDY-I高压开关操作电源操作电源的步骤

来源:武汉摩恩    更新时间:2018-04-16

MEDY-I高压开关操作电源操作电源的步骤

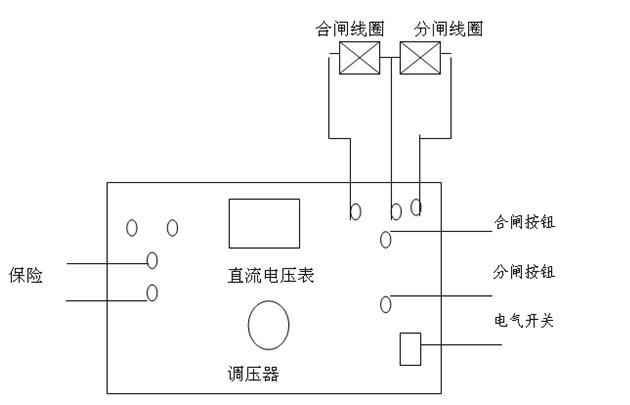

接线:请按说明书图1将线连接。

4.1、合闸:目的是检测“合闸”继电器在额定电压的70%(厂家提供参数)例:DC 220V 70%=154V时应可靠合闸。调节电压至154V时,按操作电源的“合闸”按钮此时开关应可靠合闸。
4.2、分闸:目的是检测分闸继电器在额定电压的30% 例:DC 220V 30%=66V时,按操作电源的“分闸”按钮此时高压开关应不动作。当DC 220V 65%=143V时高压开关应可靠分闸。
4.3、弹簧操动机构:目的检测弹簧操作机构继电器在额定电压的70%(厂家提供参数)例:DC 220V 70%=154V调节电压至154V,如连线为操作电源“合闸”引线,请按“合闸”按钮,此时应听到开关内弹簧操作机构继电器合闸声。
