变压器绕组变形测试仪参数选择的理由

来源：www.whmoen.com 更新时间：2020-07-30

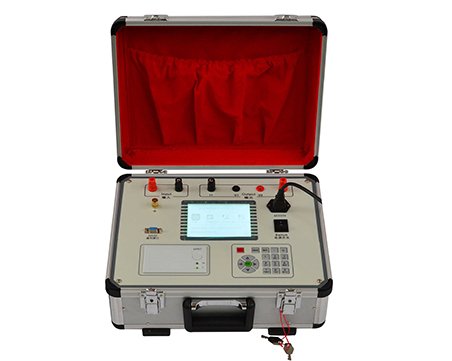

MERB-I变压器绕组变形测试仪参数选择的理由？
①变压器绕组变形测试仪zui低工作频率的选择

对于变压器来说，在进行频谱特性测量时，由于注入电压很低，一般铁芯受激程度很低，所以可以不考虑铁芯对电流的贡献。变压器在设计时不会使其谐振点低于50Hz，因为参数太低变压器无法工作。所以测试变压器绕组变形测试仪的zui低工作频率可不低于500Hz。根据试验实测，zui低频率不可高于3kHz，因为一般第一个谐振峰都出现在5-10kHz附近。
②变压器绕组变形测试仪zui高工作频率的选择
因为我们的测试工作大部分是现场或室外进行，所以变压器绕组变形测试仪工作频率要避开现场的各类干扰。
我国无线电中波广播频率范围在535kHz~1.6MHz，短波广播2~20MHz，测量时，其它浮空的绕组的引出端头将会像天线一样接收空间电磁波信号，在谐振条件下，会干扰测量过程。
试验证明，当扫频频率在500kHz以上时，被测线圈的对地电容的不同将相当敏感。而变压器上的各接地体对三个套管的距离不同，在高频下的影响也不同。
测试过程中，试验接线人员在变压器上距套管的位置不同也会在高频条件下影响测试结果的重复性。
③频率粗细度的要求
从分析角度来说，频率精细度越细越好，但测量过程是不允许的，如果太粗，将会丢失信息，我们知道变压器绕组的第一谐振峰在5~10kHz以内，要发现2%以下的变化，zui低频率分辨率应小于5kHz×0.02=100Hz
④幅度分辨要求有100dB范围
测量数据中，高压绕组线圈的zui大阻抗可能超过50kΩ（高频阻抗）。因为我们所测量的是线圈阻抗的频响，所以末端必须匹配，如不匹配，信号在电缆中的折射将会使测量出现很大的误差。如果幅度分辨率不足60db，则线圈阻抗大于50kΩ部分的频响曲线都将是一条平线。
