变压器绕组变形测试仪测试软件使用流程

来源：www.whmoen.com 更新时间：2020-07-30

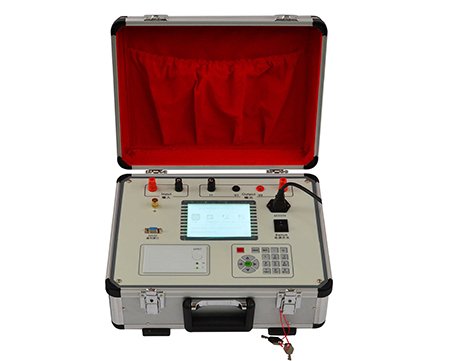

MERB-I变压器绕组变形测试仪测测试软件使用流程

（一）驱动安装
在连接好USB连接线，并打开MERB-I变压器绕组变形测试仪电源后，会出现发现新硬件，安装驱动软件的提示，选择“从列表或指定位置安装”，再选择“浏览”，选择安装光盘的盘符，就完成了安装USB驱动。
（二）测量
进入软件后，点击“测量”,被试变压器情况登记窗，先点击“变压器参数”，按屏幕提示选择或者新填入被试变压器的各项参数，确认后再将被试变压器的绕组类型、信号注入端、信号测量端、高低分接开关、油温和环境温度的情况输入计算机。输入完毕后，按“开始测量”即可进行测量。由于存盘文件名和上述输入信息有关，故请认真填写有关信息。如未选择变压器参数，系统拒绝开始测量。
在三相测量中，如出现已测试过的相位，系统将会自动提醒，防止测量点选择参数在测试后未及时修改。在测量过程中，可以在数据文件分析管理窗口中选择历史数据曲线，这样可以横向或纵向对测试中的曲线进行对比，以便发现可能出现的接线错误等情况，及时停止测量纠正。在测量中，数据显示窗口会跟踪显示相关的数据，也可随时中断测量。测量结束后，将出现数据已保存窗口，同时数据曲线进入数据文件分析管理窗口显示出来，此时可接着进行下一次测量。
（三）调入数据文件
选取“浏览”,会出现一个数据文件系统树性结构。可以双击文件名称将所需数据文件加入到文件列举窗口，（软件界面的左下方）。当列举窗口的文件被选中后，其所包含的曲线数据会显示在曲线坐标系，曲线测量数据会显示到数据文件列表中。（软件界面的下方）。软件界面的右下方的“清除所有数据”和“清除所选数据”用来清除掉文件列举窗口中的文件（软件界面的左下方）。选择“分析测试报告”将会对已选择显示的曲线数据文件中的前三条曲线显示测试报告，并可进行打印。
（四）分析数据报告
选择“分析测试报告”,会出现一个数据文件报告。上方显示的是加入的曲线的文件名称和测量时间，中间是对曲线的相关系数显示，分为低频段、中频段、高频段和总体结论。如果选择的是对数坐标系，所有相关系数是参考数字，范围0到10之间，数字越大表示相似性越好。如果选择的是平均坐标系，各个频段的相关系数为参考数字，范围0到10之间，数字越大表示相似性越好。总的结论将根据选择曲线的相位关系出现不同的结果。如果是不同相的两条曲线，将根据相关系数的大小得出“一致性很好”、 “一致性较好”、 “一致性较差”、 “一致性很差”等结果，如果是同相的两条曲线，将根据相关系数的大小得出“正常绕组”、 “轻微变形”、 “明显变形”、 “严重变形”等结果。选择“打印测试报告”将直接打印生成曲线测试报告，选择“输出Word报告”将会生成一个Word文档的测试报告，可进行查看和打印等等。
（五）分析数据曲线:
调入数据文件后，可用线性坐标或对数坐标显示波形，并可将曲线任意缩放。软件提供了多种分析方法，可显示当前曲线频率值、分贝值和显示当前频率范围内曲线的相关系数。；要改变当前分析的曲线和比较不同曲线的相关系数，在曲线分析窗口（软件界面的右方）中进行选择。选中曲线后，在主窗口中按右键点击任何一点都可以显示该点的频率和幅值，按住右键不放,左右移动可显示各点的数值。在主窗口中按住左键不放,向左或右移动鼠标至合适位置,放开鼠标左键,可放大所选频率范围内的图形。要恢复原来的曲线坐标，选择菜单中的“查看”的“恢复到原始X轴坐标”。
（六）其它操作:
选择“设置”中的“频段设置”，可设置高中低频段的范围，将影响报告中的相关系数和均方差显示。
