MEBC-08全自动变比组别测试仪面板布置

来源：武汉摩恩    更新时间：2018-04-11

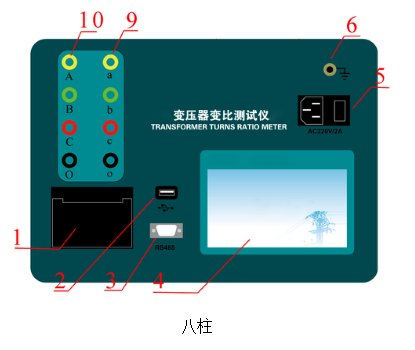

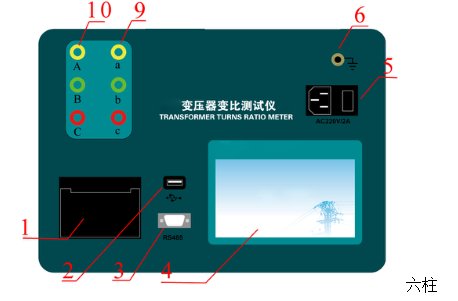

5.2 各部件说明：

1）打印机：前换纸型中文打印机，用于打印测试结果。

2）USB接口：用于导出测试记录到USB设备中。

3）RS485通讯接口：用于连接PC，方便通过PC进行远程控制。

4）LCD触控液晶显示屏：用于操作菜单和显示测试结果。

5）电源插座：是整机电源输入口，接220V，50/60Hz电源，插座内含保险丝，本仪器应安装1A保险丝。

6）  ：保护接地柱，为了保障操作者的安全和仪器的正常工作，使用前应将接线柱端子可靠接地。

7）电池充电器接口：用于给测试仪内部电池充电。

8）电池槽：存放测试仪所需的电池。

9）低压输入端：黄、绿、红、黑色接线柱，分别为a、b、c、o三相，连接对应颜色电缆，电缆另一端有黄、绿、红、黑色夹钳，对应接被测变压器低电压侧的a、b、c、o三相。（六柱和六柱带电池型无黑色接线柱）
