MEVLF型0.1Hz程控超低频高压发生器结构说明

来源:    更新时间:2018-04-08

MEVLF型0.1Hz程控超低频高压发生器结构说明
1.控制器面板示意图

  图1中各部件示意以及功能说明:
 “地”:接地端子,使用时与大地相连。
 “输出”:输出多芯插座,使用时与升压器的输入多芯插座相连。
“对比度”:对比度调节旋扭,用于调节液晶显示器的对比度。
“功能键”:其功能由显示器提示栏对应位置提示。
“AC220V”:电源输入插座,内藏保险管。
“开关”:电源开关。内藏指示灯,开时亮,关时熄。
“打印机”:打印测试报告。
“液晶显示器”:显示测试数据以及输出波形。

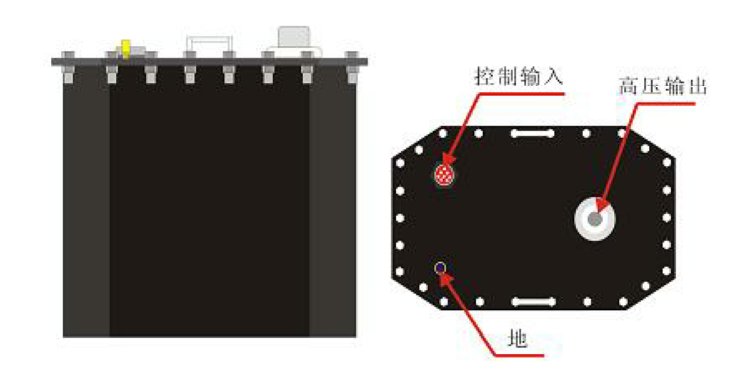

2.升压器结构示意图

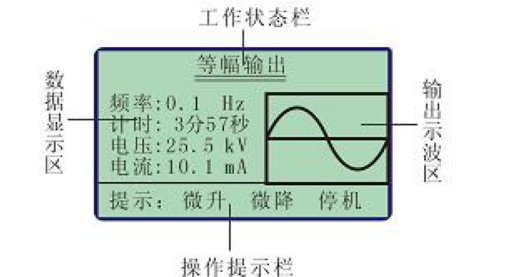

3.显示器显示示意说明
