◆紫外成像仪概述
      对于多数高压电力设备而言，金属元件上无电晕以及外部绝缘无表面局部放电是 需的，有时这也是设备保持正常运行状态的有力证明。随着绝缘性能的降低、结构缺陷 的出现或者表面污秽和湿度的增加，放电过程的强度也将增大，这样便可利用电晕或表 面局部放电的产生与增强现象间接评估现有运行设备的绝缘状况以及及时发现设备本 身缺陷。 进行高压设备放电检测常用的仪器有超声波检测仪和红外热像仪等。超声波检测原 理是接收放电时发出的超声波,将其转换为人们可听见的声音,再根据其信号的强弱判 断放电的位置和强度,这种方法很难直观地准确定位远距离的放电点,定量分析也十分 困难。用红外热像仪可检测放电积累或漏电流引起的温升,但这是一种间接检测放电的 方法。紫外成像检测技术因其直观高效的检测方式，越来越受到广大电力用户的重视。

◆紫外成像仪原理

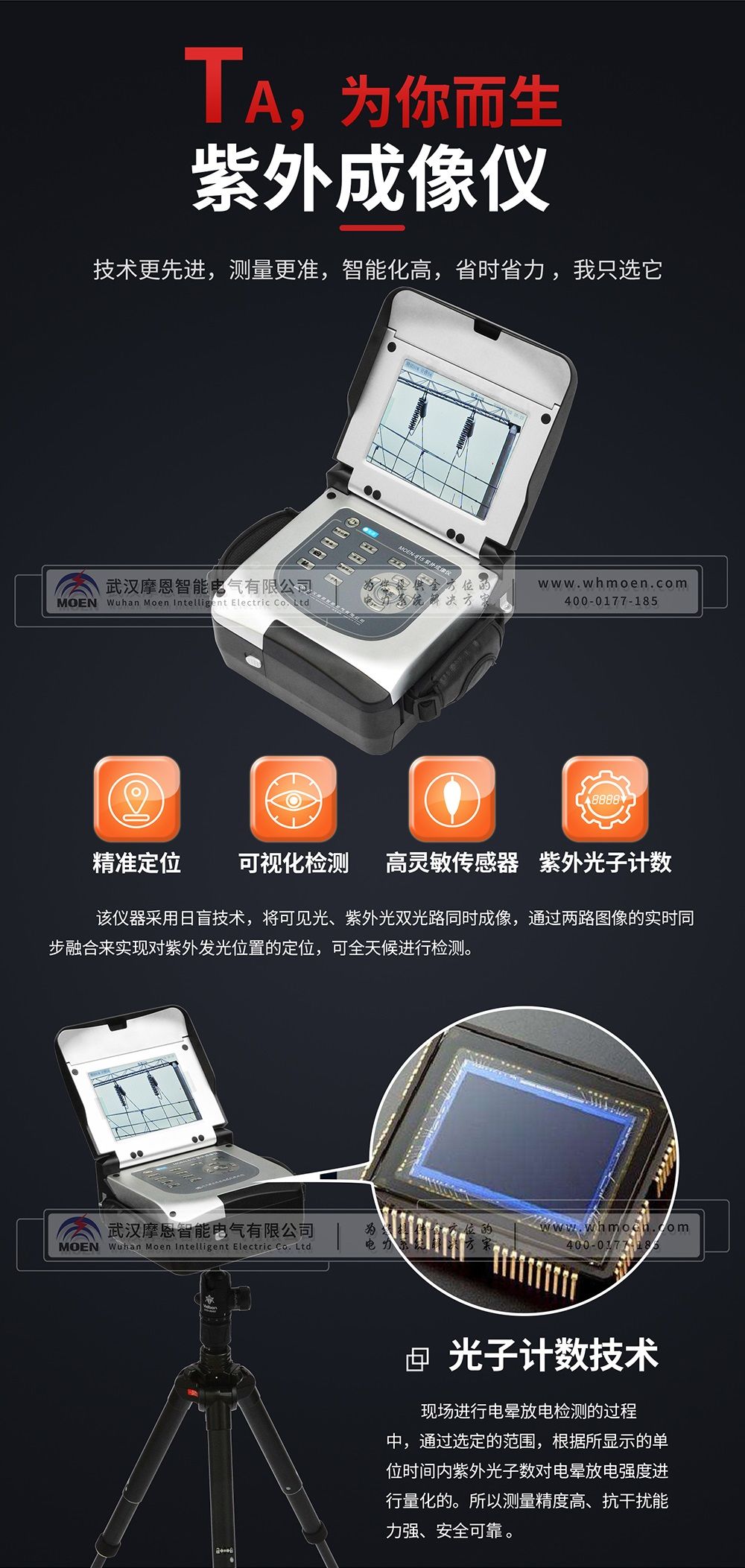

MOEORW-615 紫外成像仪，采用人体工学设计，按键操作，非常适合各种高压电 气设备的日常维护。该仪器采用日盲技术，将可见光、紫外光双光路同时成像，通过两 路图像的实时同步融合来实现对紫外发光位置的定位，可全天候进行检测。其中视频显 示可单独显示紫外视频和可见光视频，或者叠加后的合成视频，可对选定范围的紫外光 点进行计数，提供测量数据。
该仪器小巧轻便，功能强大，具有良好的操控性，能够帮助您提前发现并排除 设备故障，防止事故的发生，是电力、电气、铁路、工厂等各个行业zui理想的常用预防 性维护检测工具。

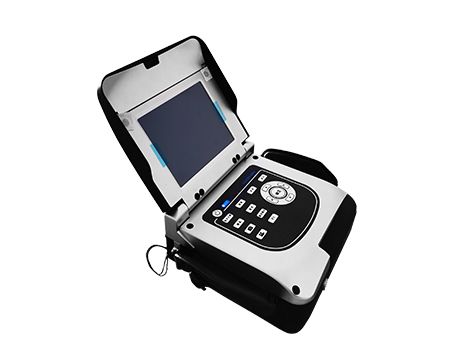

◆紫外成像仪系统组成主机
后端接口 TF 卡槽 MiniUSB 口 Mini HDMI 视频输出 3.5mm 耳机接口 锂电池 >>>紫外成像仪

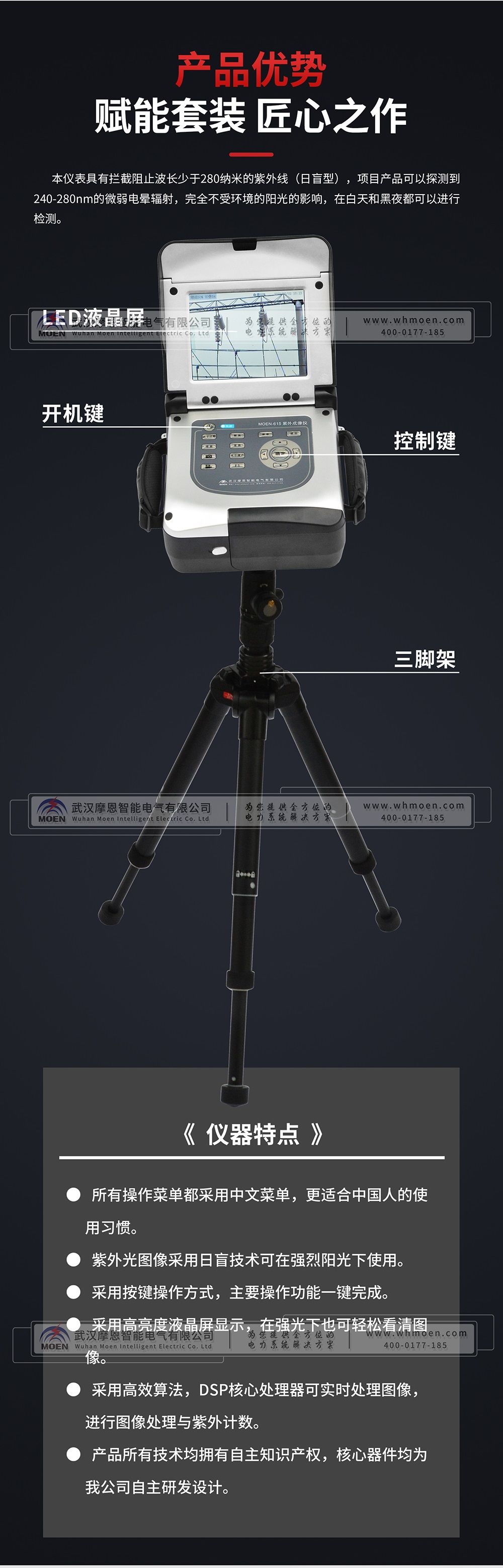

◆紫外成像仪产品功能特点
该产品定位于高压设备电晕监测，主要优点如下：
1. 所有操作菜单都采用中文菜单，更适合中国人的使用习惯。
2. 紫外光图像采用日盲技术可在强烈阳光下使用。
3. 采用高灵敏紫外探测器，检测精度达到国际水平
4. 采用按键操作方式，主要操作功能一键完成。
5. 采用高亮度液晶屏显示，在强光下也可轻松看清图像。
5. 采用高效算法，DSP 核心处理器可实时处理图像，进行图像处理与紫外计数。
6. 产品所有技术均拥有自主知识产权，核心器件均为我公司自主研发设计

◆MOEORW-615 紫外成像仪产品参数：
视域(FOV) 6º º x 4.5º º
波长范围 240nm-280nm
zui小可见光灵敏度 0.1 Lux
紫外光灵敏度 2.2 x 10
-18 watt/cm 2
图像显示
成像模式 紫外光、可见光、融合模式
紫外/ 可见光同步性 小于 1 毫弧度
显示 内置 6.5 英寸(640 ×480) 像素彩色液晶屏
状态显示
电力 不足 、紫外光 子 数 量 、日 期与时间 、 当前
功能
设 置 日 期与时间设 置、 省 电模式
电 源
电 池类 型 内置 锂 电 池
电 池操作时间 3 小 时
AC 电 压 通用 AC/DC 19V
额定 功 耗 12W
省 电模式
智 能电 源管 理 ，根据设 置 时间自动关 机 或进
入睡眠 模式
环境 参数 操作与存储温 度范围 -20 ℃ — +55
