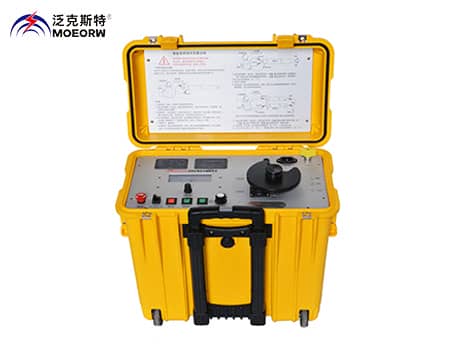

MOEORW-9560电缆故障定位智能电桥

参考标准：DL/T 409-2005

产品别称：电缆故障定位智能电桥、电缆识别仪、电缆高阻故障烧穿器、电缆高阻故障烧穿仪

产品特性：
※可以快速将高残压电缆故障烧成低阻;
※测试范围：1-99999m；
※输出电压： 0-60kV 连续可调；
产品品牌：泛克斯特
24小时服务热线：159-9741-2136

售前咨询：027-87669508

◆

电缆故障定位智能电桥

产品特点
MOEORW-9560电缆故障定位智能电桥是集烧穿和智能电桥于一体的高压电缆系统绝缘故障定位智能电桥，烧穿功能输出zui高电压60kV，短路电流600mA，可以快速将高残压电缆故障烧成低阻。智能电桥zui大电流600mA，适合于高压，大截面，大长度电缆的绝缘故障预定位。大电流可大幅度提高故障距离测量精度。
MOEORW-9560电缆故障定位智能电桥仪器功能：
一、采用全触摸大屏幕彩色液晶显示屏：内置高精度的数字检测和控制技术，实时采集、显示高压值和电流值；实现了zui高电压、zui大电流、极限功率三重限定，并具备高温自动报警、误操作报警等多项安全保护功能。
二、烧穿功能：
显示当前实时电流、电压测试值，并绘制曲线；
显示电压预置值，以百分数显示；
显示测试电阻值；
显示开机时间。
三、电桥功能：
具备全自动测试功能，直接显示故障距离
显示当前测试时实时电流、电压测试值；
有已知电缆全长或已知电缆横截面积两种测试方法可供选择。输入电缆全长或电缆横截面积，无需人工干预，一键自动测试，直接显示结果；测试结束后可自动关断输出；
与波反射时域法相比，MOEORW-9560电缆故障定位智能电桥
特别适用于：
1．敷设后电缆的高阻击穿点，特别是难以烧成低阻的线性高阻击穿点，如电缆中间接头的线性高阻击穿（这种主要是由于电缆接头制作工艺不过关造成的。施加高压时只泄露爬弧不击穿放电）。
2．高压电桥平衡法没有测试盲区，用于判断短电缆及靠近电缆端头的击穿点。
3．高压电桥法仅仅要求电缆相线电阻的均匀性即可进行测量。而行波传输特性不好的电缆，如介质损耗很大的PVC低压电缆；
MOEORW-9560电缆故障定位智能电桥产品特点：
01、设备使用开关电源，zui大输出电压60kV，zui大电流600mA。
02、可连续调压，电流稳定性好。电桥模式下能长期工作于负载短路状态。
03、触摸大屏幕彩色液晶显示屏及操作面板上操作钮处于低电位，安全可靠。
04、四端电阻测量法避免了引线电阻引入的误差。
06、电压降法适用于距离远、线径粗、高电压的电缆绝缘及护层故障预定位。
07、遇到故障电缆的击穿电压很高时，可使用设备的烧穿功能，将高阻或闪络故障降为低阻故障，再使用智能电桥功能会使故障定位精度大幅度提高。
08、烧穿/电桥模式切换采用高压电子开关，不需要手动机械转换开关，操作简单可靠，在相应的工作模式下，液晶屏会提示相关的接线方法，以防误操作，方便使用者操作。
09、仪器高压控制检测单元与低压控制检测单元之间的测试及控制数据使用光纤传输，使整个操作界面及液晶显示屏不用再置于高电位上，使用者操作仪器时安全性有了很大提高。
10、仪器内置高精度的电压检测和控制单元，实时采集、显示电压值和电流值；实现了zui高电压、zui大电流、极限功率三重限定，并具备高温自动报警、误操作报警等多项安全保护功能。
11、操作更简单：一键式操作：自动调零、自动测距，一键出测试结果。按键少、易操作、克服人为误差；
12、自动化测试：智能程度高，自动完成定位，根据测试比例自动计算故障距离；
13、数字化定位技术：软件全程控制，自动定位完成，液晶直观显示；
14、测试急停技术：紧急情况直接按下急停键，仪器立即自动降压，确保安全；
15、自动调压技术：一键操作，自动调压、调零，智能化测试。
16、抗干扰性能高：可以避免测试电缆因受其它运行缆的干扰信号而无法测量的现象，让测试不再受影响。
17、先进的操作显示装置：

MOEORW-9560电缆故障定位智能电桥技术参数：
彩色触摸液晶显示：采用彩色触摸液晶屏显示，更直观、更人性化；
触摸式按键操作：触摸按键完全代替按钮，更先进、更方便。

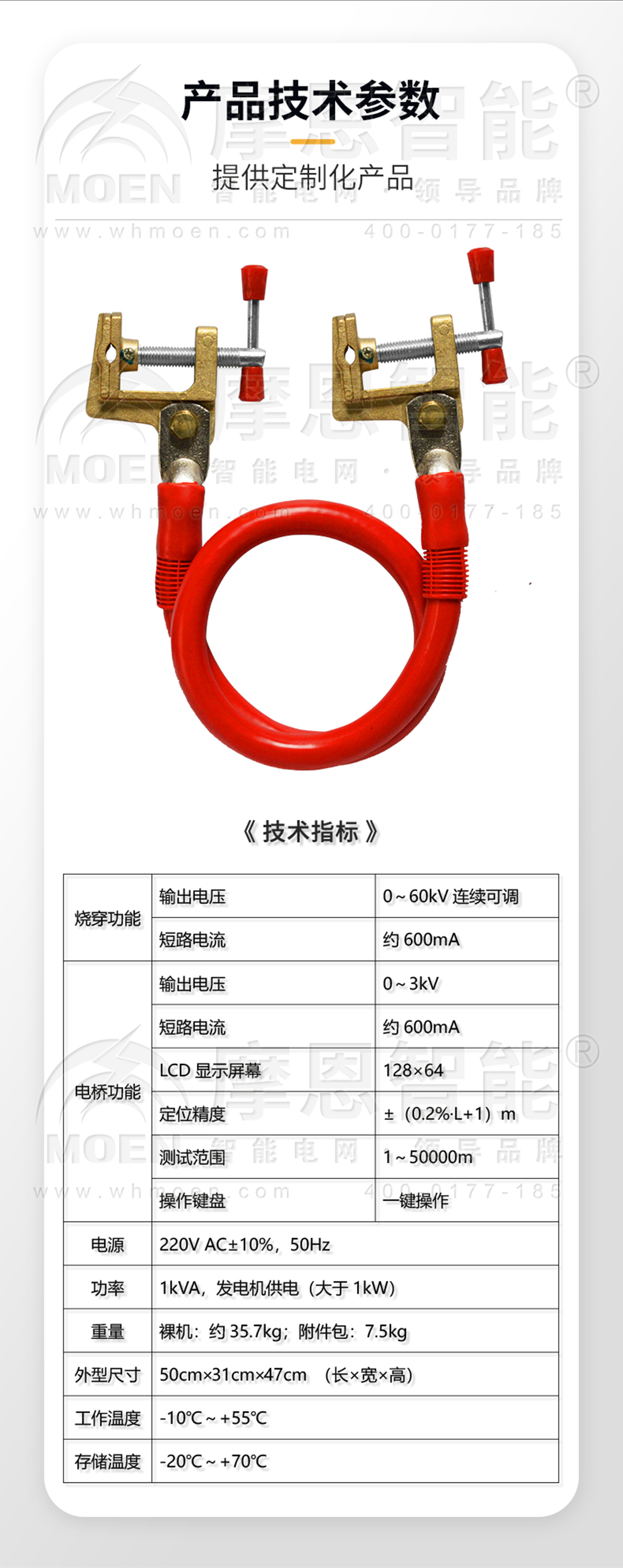

技术指标
转换方式：电子式转换
供电电源： 220V AC±10%，50Hz
额定功率： 1000W
测试范围：1-99999m
外型尺寸： 450mm×315mm×460mm
重量： 30Kg
烧穿功能
输出电压： 0-60kV 连续可调
短路电流： 600mA
显示误差：＜±2%
电桥功能
输出电压： 0-4kV
短路电流： 600mA
定位精度： ±（0.2%•L+1）m
