MOEORW-952 输电线路隐患预警定位系统

参考标准：DL/T 409-2005

产品别名：输电线路隐患在线监测与预警系统、输电线路隐患预警定位系统

产品特性：
※适适用于110kV以上输电线路的隐患监测;
※对隐患点进行精确定位和分级预警;
※可根据用户需求来定制产品；
产品品牌：泛克斯特
24小时服务热线：159-9741-2136

售前咨询：027-87669508

◆MOEORW-952 输电线路隐患预警定位系统适用范围
输电线路隐患监测放电检测装置用于输电线路放电信息监测，适用于110kV以上输电线路的隐患监测；
装置安装适用于LGJ95-LGJ800系列型号的钢芯铝绞导线上安装。

◆MOEORW-952 输电线路隐患预警定位系统主要功能
本系统可实时监测输电线路的多类故障隐患，并对隐患点进行精确定位和分级预警。
1)绝缘子污秽隐患预警：对于跨越污染区的输电线路，本系统能够实时监测并定位线路上的污秽绝缘子，记录绝缘子的污秽等级，当达到预设的临界污秽等级时系统发出预警信息，提示相关人员进行处理，防止绝缘子污秽闪络导致的线路跳闸；
2)超高植被隐患预警：对于跨越植被茂密生长区的输电线路，本系统能够实时监测线路走廊是否存在超高植被，并定位树障隐患点；当树线距离小于预设的临界间距值时发出预警信息，预防触树事故的发生；
3)金具浮放电隐患预警：对于设备老化严重的输电线路，本系统能够实时监测并定位线路上的异常放电金具，当放电强度达到预警值时系统发出预警信息，相关人员可及时予以排查，预防金具断裂、脱落事故的发生；
4)绝缘子覆冰放电隐患预警：对于冬季容易发生覆冰的输电线路，本系统能够监测全线绝缘子的覆冰放电情况，当绝缘子放电强度达到预警值时系统发出预警信息，便于运维人员及时开展融冰，预防冰闪跳闸的发生；
5)复合绝缘子裂化隐患预警：对于大量安装有老化复合绝缘子的输电线路，本系统能够监测并定位存在劣化放电的绝缘子，当放电强度达到预警值时系统发出预警信息，防止复合绝缘子断裂故障。

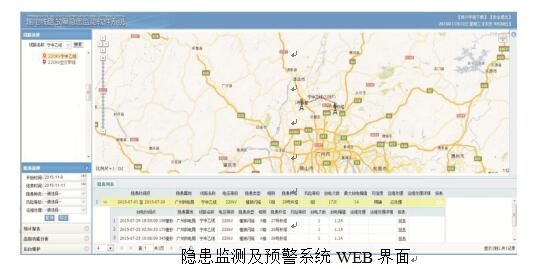

隐患监测及预警系统WEB界面

◆MOEORW-952 输电线路隐患预警定位系统系统构成

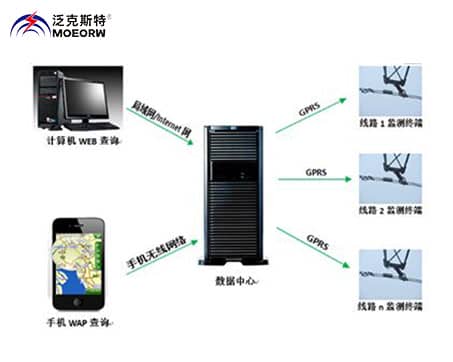

如图1所示，系统按照分层分布式体系设计，由现场监测终端、数据中心和工作站三部分组成，客户端提供了计算机WEB查询和手机WAP查询两种方式。现场终端和数据中心之间通过GPRS\CDMA连接。
现场监测终端，分布安装于输电线路的导线上，监测输电线路的微小行波信号。
后台数据中心，目前我公司针对各省份电网公司的在线监测装置，在公司建立各省份专用的后台数据中心，通过后台数据分析软件，对行波信号进行分析处理，实现故障隐患的定位与预警，再通过固定网址，访问权限设置的方式，以计算机WEB界面形式展示各各省份电网公司设备的相关信息。
工作站，计算机WEB网页、手机WAP可查询故障隐患的定位与预警的相关信息。

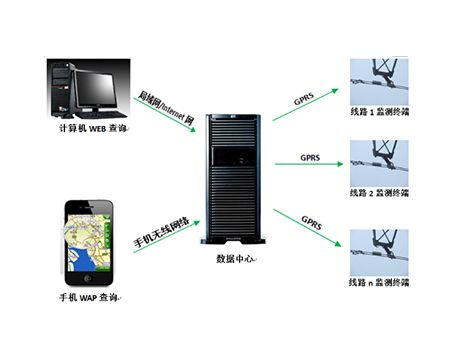

隐患监测及预警系统构成图

◆MOEORW-952 输电线路隐患预警定位系统产品特点
1）采用广域测量方式：每套设备监测范围超过20km
2）监测对象多元化：基于放电电流行波，实现多种隐患放电在线监测功能
3）隐患放电预警：放电超限实时预警，减少跳闸故障的发生
4）高可靠性设计：采用耦合供电方式，装置防水防尘等级IP65，免维护时间超过5年。

◆MOEORW-952 输电线路隐患预警定位系统技术指标
1本系统重要技术指标：
1）隐患点定位误差：≤±300米
2）隐患漏报率：≤ 5%
3）隐患预警正确率：≥90%
4）设备免维护时间：>5年

2监测终端技术指标：
监测终端安装于输电线路导线上，安装方便，可带电作业，如图6.1所示。其主要技术参数如下：
1）工作电源：耦合取电方式导线工作电流适应范围 30~1000A
2）采样频率： 5-10 MS/s
3）传感器带宽：0.1 kHz~100MHz
4）测量范围： 1mA～100A
5）同步方式： GPS授时
6）通信方式： GPRS
7）防护等级： IP65
