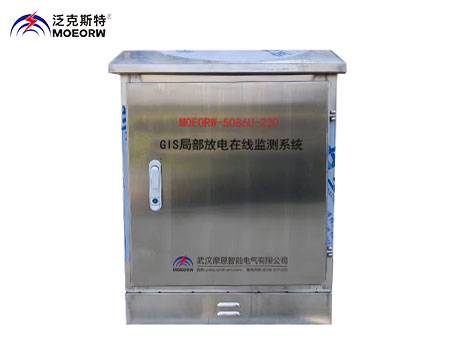

MOEORW-5086U-220 GIS局部放电在线监测系统产品简介
       近年来随着电网智能化的发展，电力上各种设备局部放电监测需求日益更新，武汉摩恩智能电气有限公司专门设计研发了MOEORW-5086U-220 GIS局部放电在线监测系统，它采用多通道一体化结构设计，能够定点安装并实现定点监测；可根据客户现场使用方案，按需求配置多种通道及传感器（包括UHF、非接触式超声AA、高频电流HFCT）适合安装于GIS现场，作为高灵敏度的多功能监测手段。每个采集器是一个独立的监测设备，能完成对指定区域范围的局部放电监测，采集器采用标准工控机箱设计（可入标准机柜），通道数量可根据检测点任意分布，适应多种场合安装结构。
       采集器利用RJ45网线通过交换机组成一个监测网络，后台主控计算机利用RJ45网线或光纤连接交换机，本地主控计算机可实现就地后台展示，采集器数据可上传至数据中心平台。单个采集器可以实现多路信号同时同步监测，可以输出PRPD和PRPS等放电图谱及实时状态信息。

MOEORW-5086U-220 GIS局部放电在线监测系统产品特点
1.局部放电在线监测系统采用UHF检测技术，通过超高频（UHF）传感器检测GIS由内部局部放电激发的电磁波信号。局部放电在线监测系统通过高频同轴电缆与UHF传感器相连接，检测到的信号经过RF滤波、射频前置放大器和检波器后，由数据采集模块进行采样、存储、数字信号处理与分析。
2.局部放电在线监测系统在GIS设备和变压器的相应预定位置安装的UHF传感器对设备敏感部位进行连续监测，供采集记录和数据传输。
3.经过采集器处理后的数据传至现场监测服务器，对GIS设备和变压器的绝缘状态进行诊断，以PRPD/PRPS等多种方式显示放电特征数据；站控端存储的局部放电历史测量数据，可供工作站内人员查询。正常运行时，系统可随时在线监测、记录GIS设备和变压器的局部放电状态，并利用诊断系统对GIS设备和变压器的运行状态进行分析判断。
4.局部放电在线监测系统能快速采集，同时完成在线数据分析、显示、报警管理诊断存储、统计分析报表和数据远传等功能。站内用户可以通过客户端软件对数据汇聚中心的运行状态和监测结果进行查看和监控。

MOEORW-5086U-220 GIS局部放电在线监测系统技术参数
1.使用环境条件
(1)最高环境气温：+70℃（户外）
(2)最低环境气温： -40℃（户外）
(3)最高月平均相对湿度：95%(25℃) (产品内部既不凝露、也不积水)
(4)海拔高度：≤5000 米
(5)最大风速：35m/s(离地面 10m 高、10mIn 平均风速) （户外）
(6)最大日温差：30k（户外） 25k（户内）
(7)日照强度：0.1W/cm2(风速 0.5m/s)（户外）
(8)覆冰厚度：5mm（户外）
(9)降雨量：年最大，2600mm；日最大，300mm
(10)耐地震能力：
a)地震烈度 8 度地区
b)地面水平加速度 0.25g
c)地面垂直加速度 0.125g
d)地震波为正弦波，持续时间三个周波，安全系数 1.67
(11)污秽等级：Ⅲ级
2.产品技术指标
