变压器综合测试系统

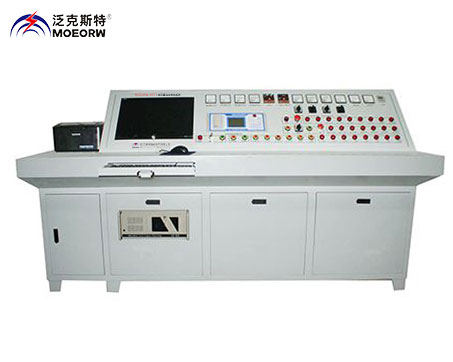

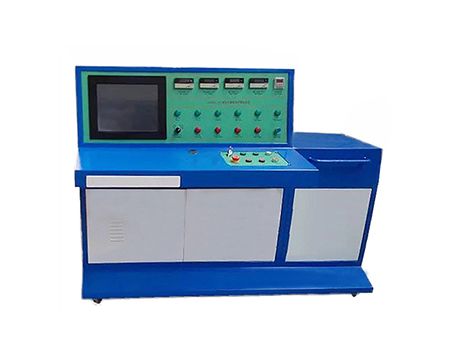

MOEORW-4001变压器综合测试系统

执行标准:GB1094、IEC 60076或ANSI C57
产品别称:变压器综合测试系统全自动变压器综合测试台、变压器综合测试台、变压器综合特性测试台、变压器特性测试台、变压器综合试验台、变压器测试台、变压器试验台
产品特性:
可将空载试验的数据自动进行波形校正,额定电压校正;
手动记录试验数据的记录,并保存在数据库中;
空载试验时,可对高压侧电压进行监测、录波、频谱分析;
产品品牌:武汉摩恩
24小时服务热线:159-9741-2136

售前咨询:027-87669508

变压器综合测试系统

用途
    装置采用分布式设计方案,即变压器的直流电阻测试、变比测试、空载特性和负载特性以及变压器的高低压工频耐压和感应耐压试验在一个台体上,各功能部分相互独立并可以自由组合。均实现自动测试。
    分布式设计可以在某一个单元或几个损坏的情况下,其他单元仍能正常工作,因台体为生产线上检测设备,使用极为频繁,
所以应采用多种方式提高台体的可靠性。
    测试台上部内置低功率因数功率分析仪测试单元。下部内置电流(电压)互感器、输出继电器、各种工作指示灯以及按钮、各种接触器等。调压器、油浸式试验变压器因体积大或电压高均需外置。
     1  整套试验系统兼顾了试验人员的安全性及设备运行的可靠性。
     2  各种过电压、电流保护功能齐全。
     3  空间布局合理,布线清晰整洁。
     4  电力变压器空载特性试验(空载损耗、空载电流占额定电流的百分比);
     5  电力变压器负载特性试验(负载损耗、阻抗电压百分比;可以自动进行温度换算和30%及以上全电流下的负载损耗测试);
     6  电力变压器工频耐压试验
     7  电力变压器直流电阻测试
     8  电流变压器变比测试
     9  电力变压器绝缘电阻试验

     1.系统工作高效率
     充分利用微机数据处理技术,将测量结果直接录入微机进行计算。省去了人工代入公式计算的麻烦。外接线统一布置,尽量避免人工接线,换线时只在试验台上用控制按纽进行自动切换完成。
     2.系统人性化操作
     充分利用了机械与电气互锁的功能,并巧妙与电脑软件程序相结合,有效防止误动作情况的发生,也就是说如果不按照安全程序操作,系统会拒绝启动,从而有效保护人身及设备的安全。
     3.系统可靠运行
     本系统设有手动和自动两种操作方式,自动操作方式出现异常时刻使用手动操作方式,不影响正常的测试任务。
     4.系统测量精确度高
     本系统测量仪器、仪表均高于国家标准要求。
     5.项目的主要组成(详细配置见分项试验表)
     ■变压器综合特性试验系统。
     ■交流及感应耐压试验系统。
     ■试验室常用仪器仪表.
     ■采用分布式方案的好处是既方便试验人员操作,也便于安装调试,可提高台体的可靠性。
     该系统采用计算机程控操作,计算机通过发出指令,控制台所有各种档位自动切换到位,自动升压,电压到达设置的试验电压或电流时,锁定试验数据,关闭试验系统。

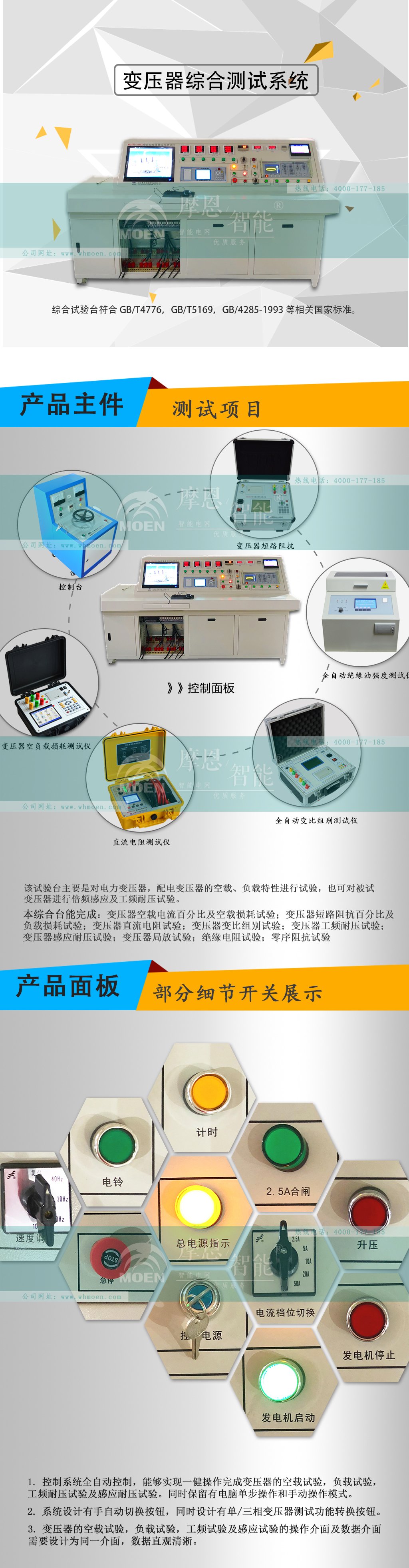

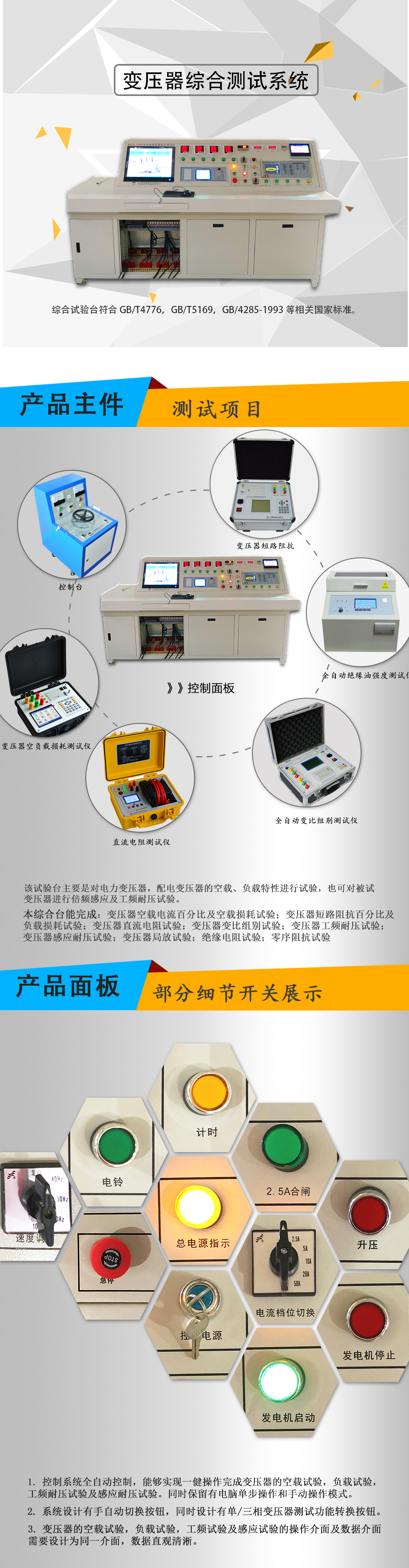

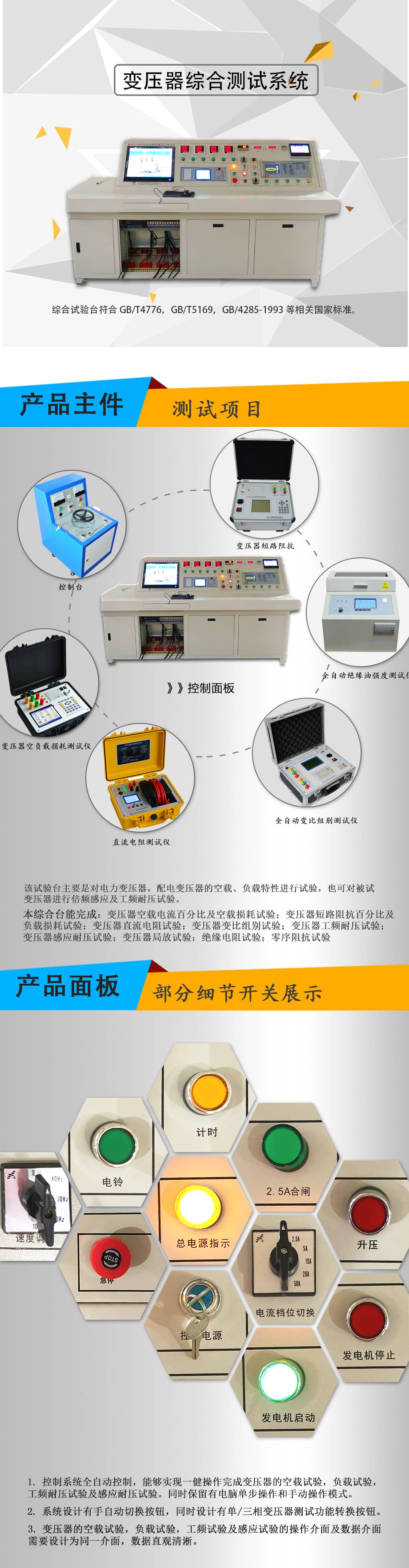

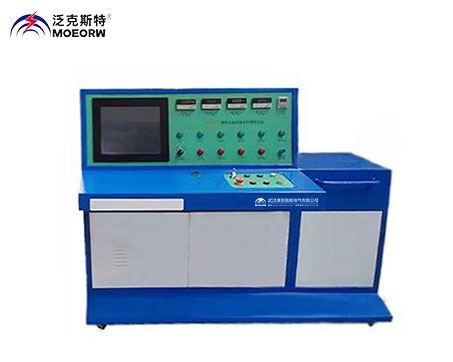

    变压器综合测试系统详情图
变压器综合测试系统产品展示变压器综合测试系统细节图变压器综合测试系统软件证书变压器综合测试系统质量管理变压器综合测试系统案例
◆变压器综合测试系统技术参数

序号

产品名称

规格

数量



第一部分:主控制台体及电源设备

01

全自动变压器综合性能试验系统

MOEORW

壹台



低压测试辅助控制柜

MOEORW-I

壹台



高压互感器计量柜

MOEORW-II

壹套



补偿电容柜

MOEORW-III

叁套



三相中间变压器

MOEORW-400kVA/10kV,/6kV/3kV/0.4kV

壹台



三相感应式调压器

MOEORW-400kVA/10-650V

壹台



工控机

工业计算机

壹台



激光打印机

联想

壹台

系统软件

MOEORW-3.0

壹套

显示屏

21寸

壹台

第二部分:变压器特性试验

02

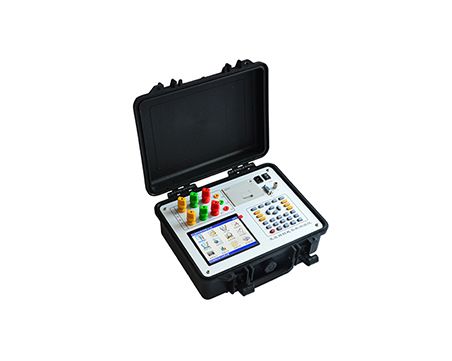

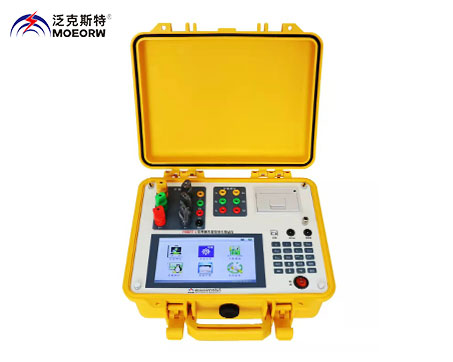

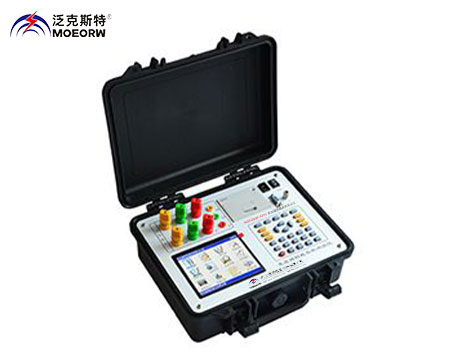

变压器空载负载特性测试仪

MOEORW-105

壹台



标准高压电流互感器

600-5A/1A  0.1级,工作电压:22kV

叁台



标准高压电压互感器

20kV,10kV,3kV/0.1kV 0.1级

叁台

三相电容

3300kvar  3.15kV

壹套



第三部分:工频耐压试验

03

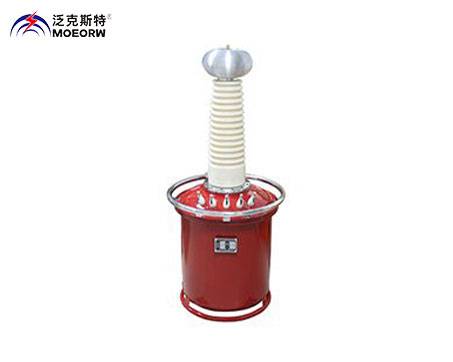

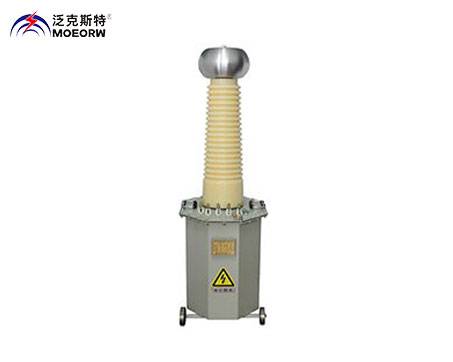

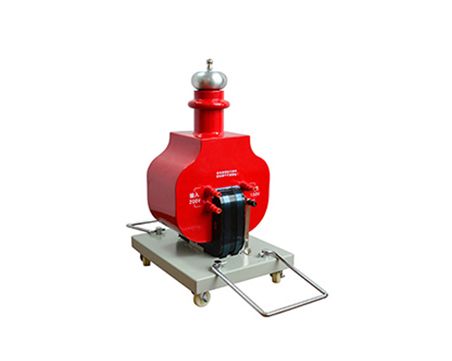

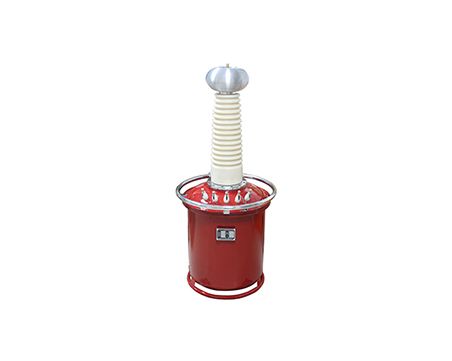

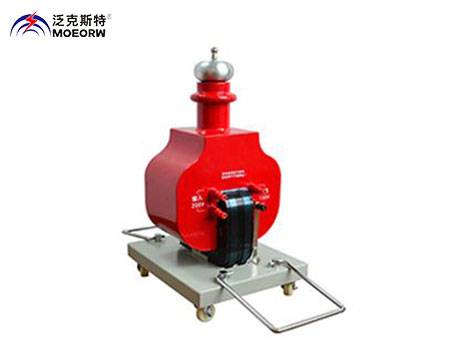

交流耐压试验变压器

MOEORW-150kVA/100kV

壹台



交直流分压器

MOEORW-100kV

壹套



第四部分:感应耐压(倍频耐压)试验

04

三相倍频发电机组

MOEORW-200kVA/20-800V

壹台



第五部分:局部放电试验

05

局部放电检测仪(武汉晋源)

MOEORW-2010

壹台



校正脉冲发生器

MOEORW-10

壹只

检测阻抗



叁只

电源隔离滤波器

MOEORW-100kVA

壹台

耦合电容器

MOEORW-60kV/1000pF

叁台

屏蔽室

8*7*5

壹套



第六部分:温升试验

06

多通道温度记录仪

MOEORW 9008

壹台



第七部分:声级试验

07

噪声仪

AS824

壹台



第八部分:温湿度校验

08

数字温湿度计

MOEORW-1

壹块



第九部分:直流电阻试验

09

直流电阻测试仪

MOEORW-20A

壹台



第十部分:变比联结组别及有载分接开关试验

10

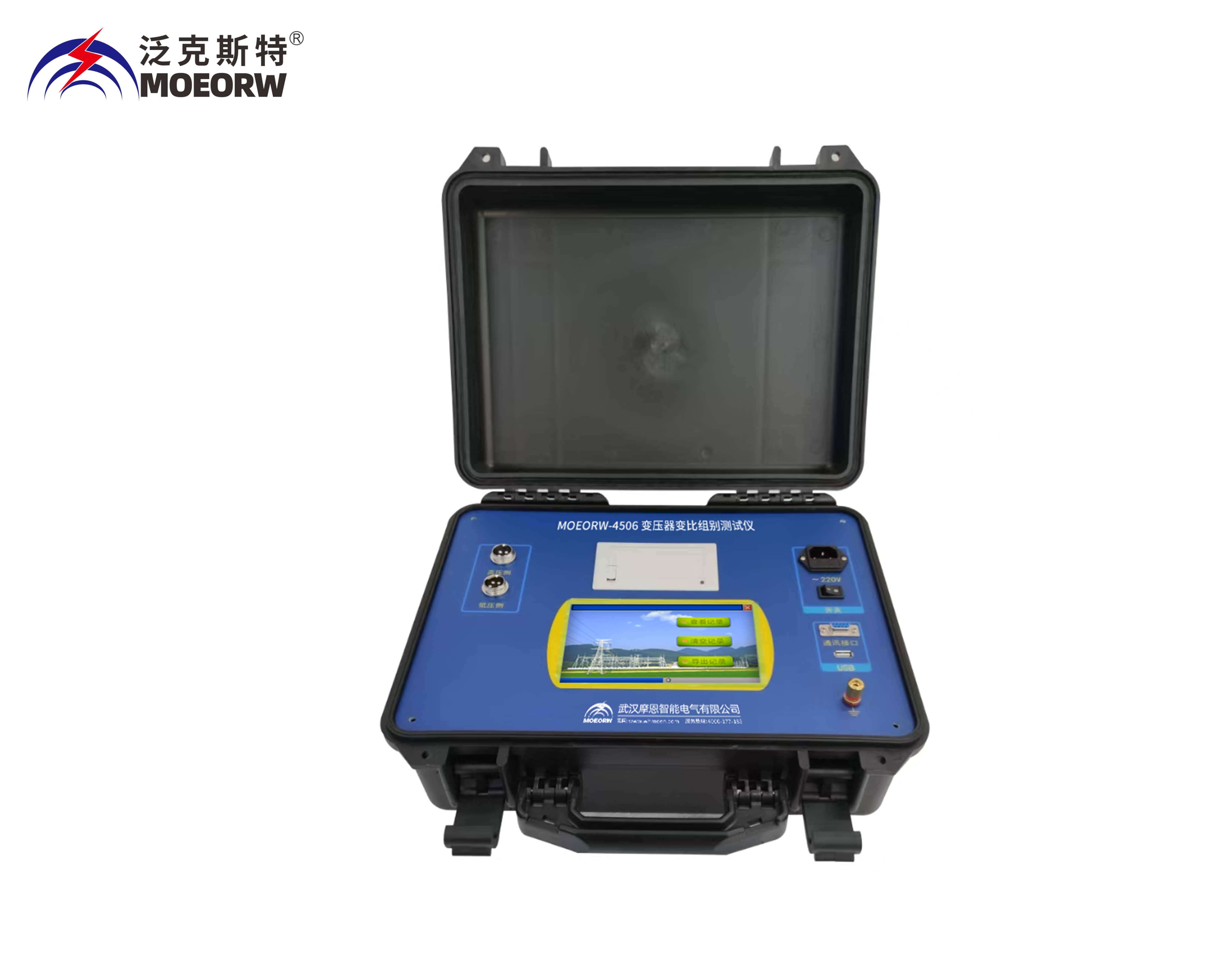

全自动变比组别测试仪

MOEORW-III

壹台



第十一部分:绝缘电阻、吸收比、极化指数试验

11

智能数显绝缘电阻测试仪

MOEORW-5000

一台



第十二部分:变压器雷电冲击试验

12

冲击电压发生器

MOEORW-400kV/30kj

壹台



第十三部分:现场设备连接电缆及附件

13

主控台到辅助控制柜之间的控制电缆

40芯  660V

壹套



高压互感器柜到被试品之间的测试线、钳

120mm²  22kV

壹套

辅助控制柜到调压器之间的输入、输出连线

240mm² 660V

壹套

辅助控制柜到倍频发电机组之间的连接线

35mm²  1200V

壹套

辅助控制柜到三相中间变压器之间的输入连接线

240mm² 660V



高压互感器柜到三相中间变压器输出之间的连线

120mm²
22kV、11kV、3kV

壹套

高压互感器柜到补偿电容柜之间的连线

3kV  90mm²

壹套

高压互感器柜到辅助控制柜之间的连线

660V

壹套

第十四部分:备品备件

14

大电流测试钳

200A

6把



试验警灯、警铃



壹套

仪器配套的保险管



壹套

仪器配套的打印纸



壹套

控制按钮



壹盒

指示灯



壹盒
