充气式试验变压器

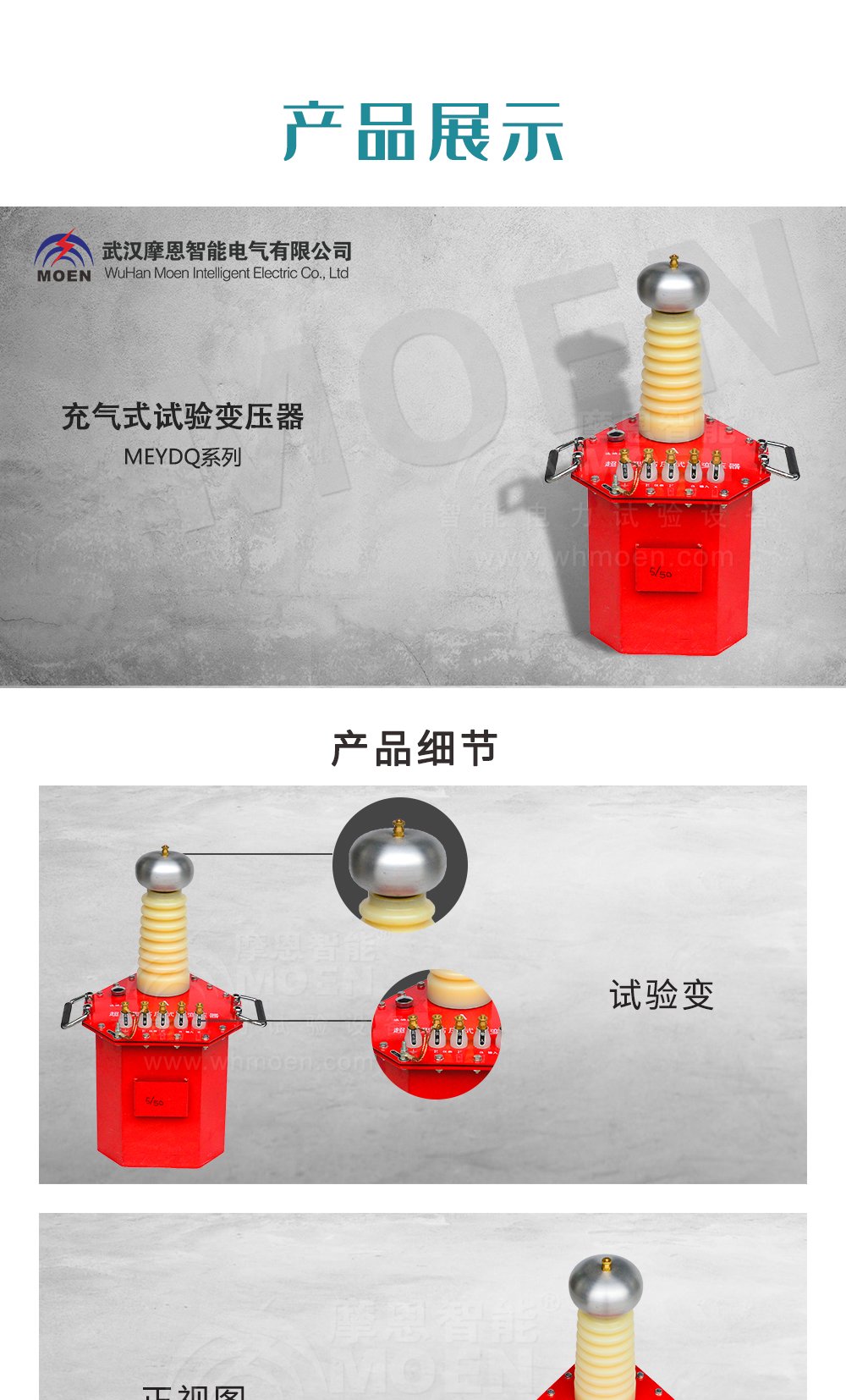

MEYDQ充气式试验变压器

执行标准:DL/T848.1-2004
产品别称:YDQ交直流SF6气体试验变压器、充气式试验变压器、高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、充气式试验变、充气变、充气试验变、充气式轻型高压试验变
产品特性:
容量(kVA):1.5-100(技术参数选型);
测量变化:500-2000(技术参数选型);
空载电流 %:<4;
产品品牌:武汉摩恩
24小时服务热线:159-9741-2136

售前咨询:027-87669508

MEYDQ

充气式试验变压器

产品特性
   MEYDQ充气式试验变压器是电力设备检测及预防性试验所必备的试验设备。随着我国基础科学研究的进步,新材料,新工艺的应用,把新的介质六氟化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能,及不燃性,使得它作为新的绝缘介质得到广泛的应用。
我公司经过多年的努力,研究成功了充气式轻型试验变压器,本系列产品与传统的油浸式轻型试验变压器相比,重量上减轻了20%-60%(视电压及容量等级而定),而且无油污染,单台试验变压器的电压等级可达300kV。由于采用了新的生产工艺,产品的技术性能有较大的提高,特别适用于现场工作及频繁移动的工作条件下使用。
   MEYDQ充气式试验变压器产品其设计构思,材质选择及工艺流程都是全新的。因此不仅体积小、重量轻、外形美、而且各项技术指标都达到了<<JB3570-98>>标准要求。
   MEYDQ充气式试验变压器产品采用优质冷轧DQ-151取向硅钢片叠成多级圆柱框形铁芯,在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是适形尺寸,内充入SF6气体。

MEYDQ充气式试验变压器技术参数


规格



容量
kVA

低压侧

高压侧



测量变化

60分钟温升℃

阻抗电压%

空载电流



质量
kg



外形尺寸
长Х宽Х高
mmХmmХmm





电压
V

电流
A

电压kV

 电流mA





1.5/50

1.5

200

7.5

50

30

500

50

10

<4

30

200Х275Х640

3/50

3

200

15

50

60

500

50

10

<4

35

240Х300Х690

5/50

5

200

25

50

100

500

50

10

<4

40

240Х320Х700

10/50

10

200

50

50

200

500

50

10

<4

60

260Х375Х750

15/50

15

400

37.5

50

300

500

50

8

<4

70

270Х420Х800

20/50

20

400

50

50

400

500

50

8

<4

85

285Х440Х820

30/50

30

400

75

50

600

500

50

8

<4

100

295Х386Х840

50/50

50

400

125

50

1000

500

50

8

<4

120

320Х416Х910

10/100

10

200

50

100

100

1000

50

10

<4

65

350Х475Х1300

15/100

15

400

37.5

100

150

1000

50

8

<4

85

510Х390Х1320

20/100

20

400

50

100

200

1000

50

8

<4

100

540Х400Х1340

30/100

30

400

75

100

300

1000

50

8

<4

110

560Х410Х1360

50/100

50

400

125

100

500

1000

50

8

<4

125

600Х460Х1410

10/150

10

200

50

100

66.7

1500

50

10

<4

90

265Х380Х1750

15/150

15

400

37.5

150

100

1500

50

8

<4

100

510Х390Х1800

20/150

30

400

50

150

133.3

1500

50

8

<4

110

540Х415Х1800

30/150

30

400

75

150

200

1500

50

8

<4

125

560Х430Х1800

50/150

50

400

125

150

333.3

1500

50

8

<4

140

640Х490Х1850

100/300

100

400

250

400

250

2000

50

8

<4

250

740Х550Х2150
