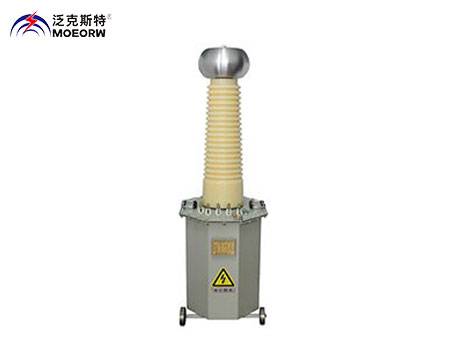

MEYD油浸式试验变压器

执行标准：DL/T848.1-2004

产品别称：油浸式试验变压器、交流试验变压器,油式试验变压器,油式变,高压油浸式试验变压器,油式高压试验变压器,电力高压试验变压器,超轻型高压试验变压器,串级式高压试验变压器,交直流高压试验变压器,高压升压器,高压耐压机,高压耐压仪

产品特性：
※容量（kVA）：1.5-300（技术参数选型）;
※变化（高/仪）：500-1000（技术参数选型）；
※高压电流（mA)）：50-300（技术参数选型）；
产品品牌：武汉摩恩
24小时服务热线：159-9741-2136

售前咨询：027-87669508

MEYD

油浸式试验变压器

产品用途
YD系列油浸式试验变压器，是根据《试验变压器》标准在原同类产品基础上经过大量改进后，研制生产的系列试验变压器，该产品遵照DL/T848.2-2004《高压试验装置通用技术条件-第2部分：工频高压试验装置》，研制生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。
YD系列油浸式试验变压器为单相变压器，用工频220V（10kVA以上为380V）电源接入XC∕TC（为本公司生产的试验变压器专用设备，详细资料请见其具体使用说明书）系列操作箱（台），经操作箱内自耦调压器（50kVA以上调压器外附）调节至0-200V（或0-400V）电压输出至YDJ（G）、TDM（G）试验变压器的初组绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。
MEYD油浸式试验变压器产品特征：
1、油浸是试验变压器选材优良，质量可靠，稳定性好；
2、该油变采用新式绝缘材料，体积小，重量轻。

3、该系列产品中有200V抽头，可二台或三台串级成100kV、150kV、200kV、300kV及更高的高电压。根据用户需要，在高压绕组中可抽出5 – 15kV的中压抽头，供高压电机作交流耐压试验。

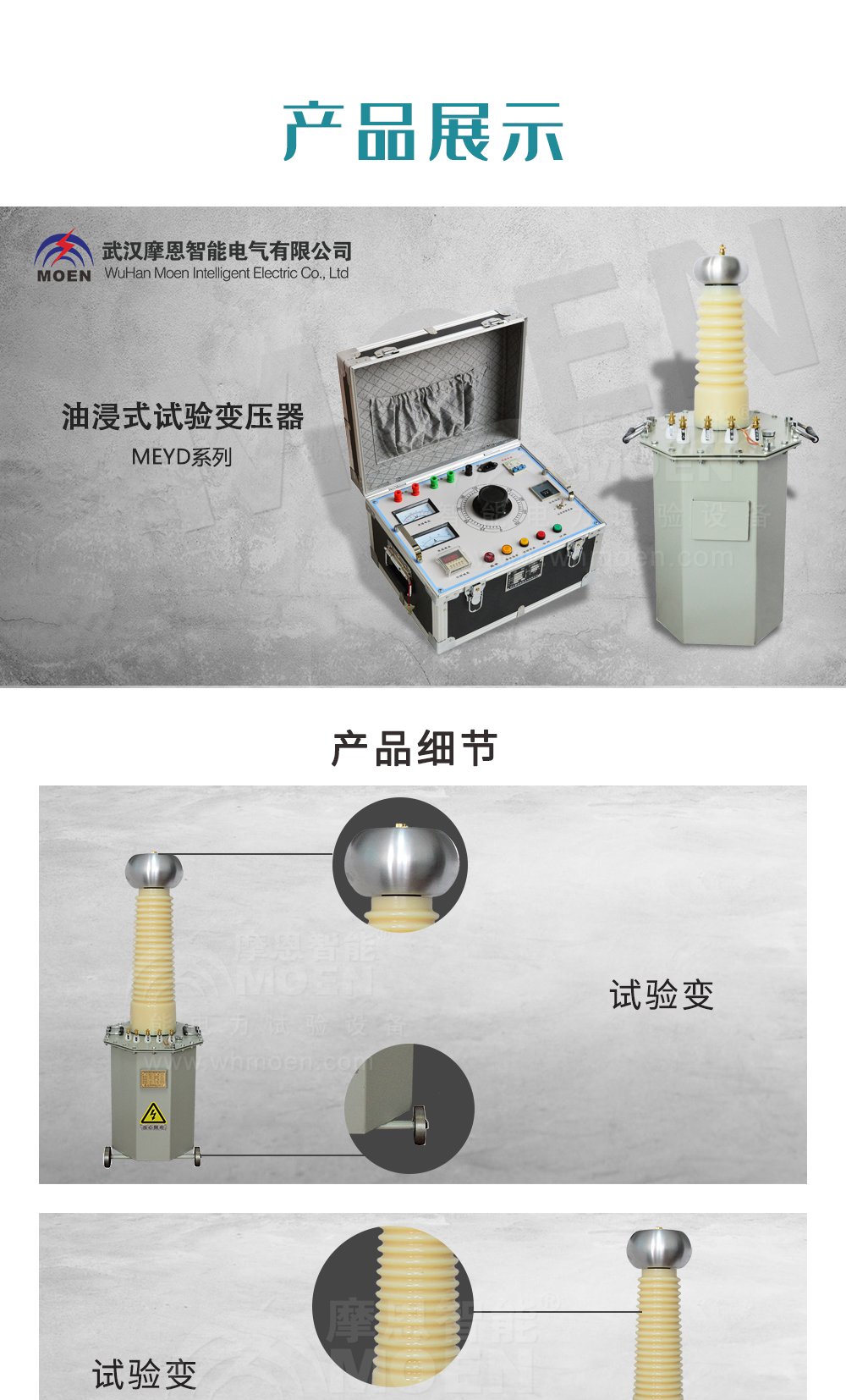

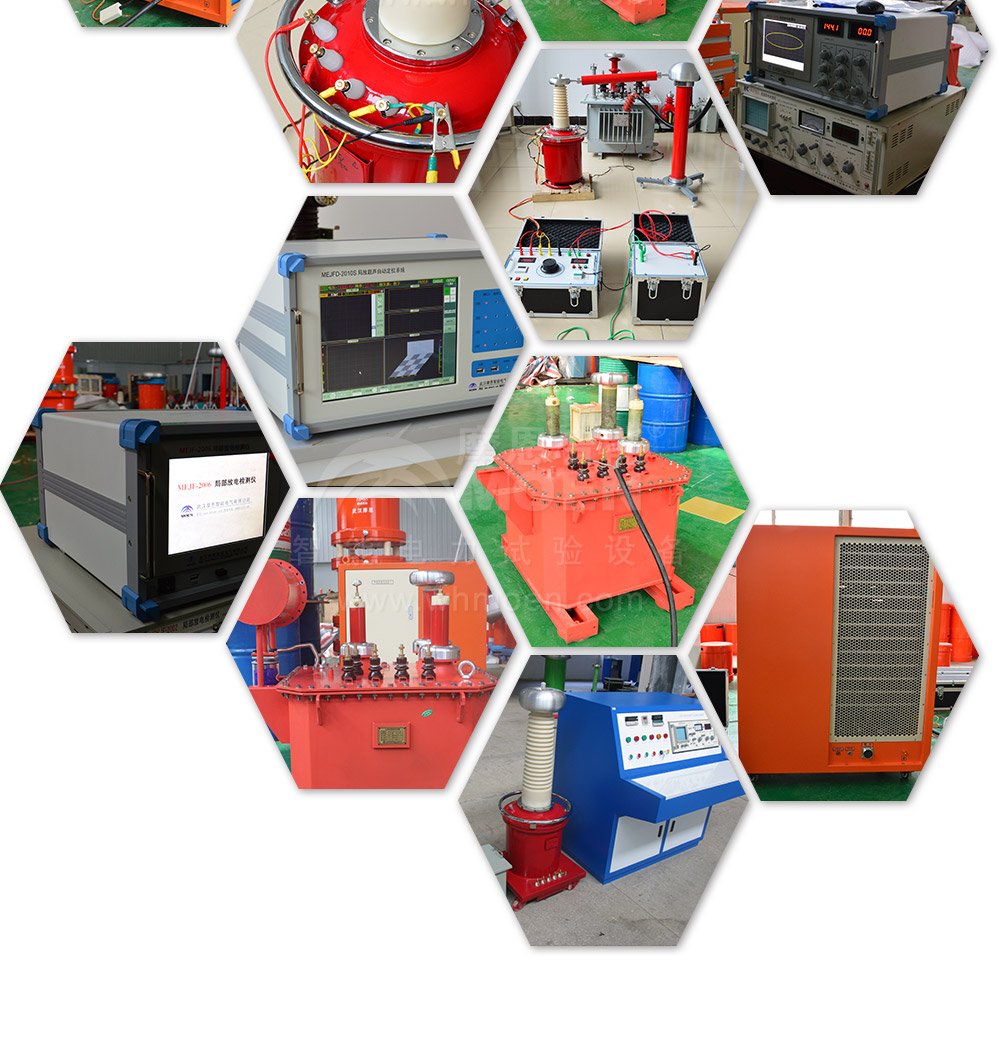

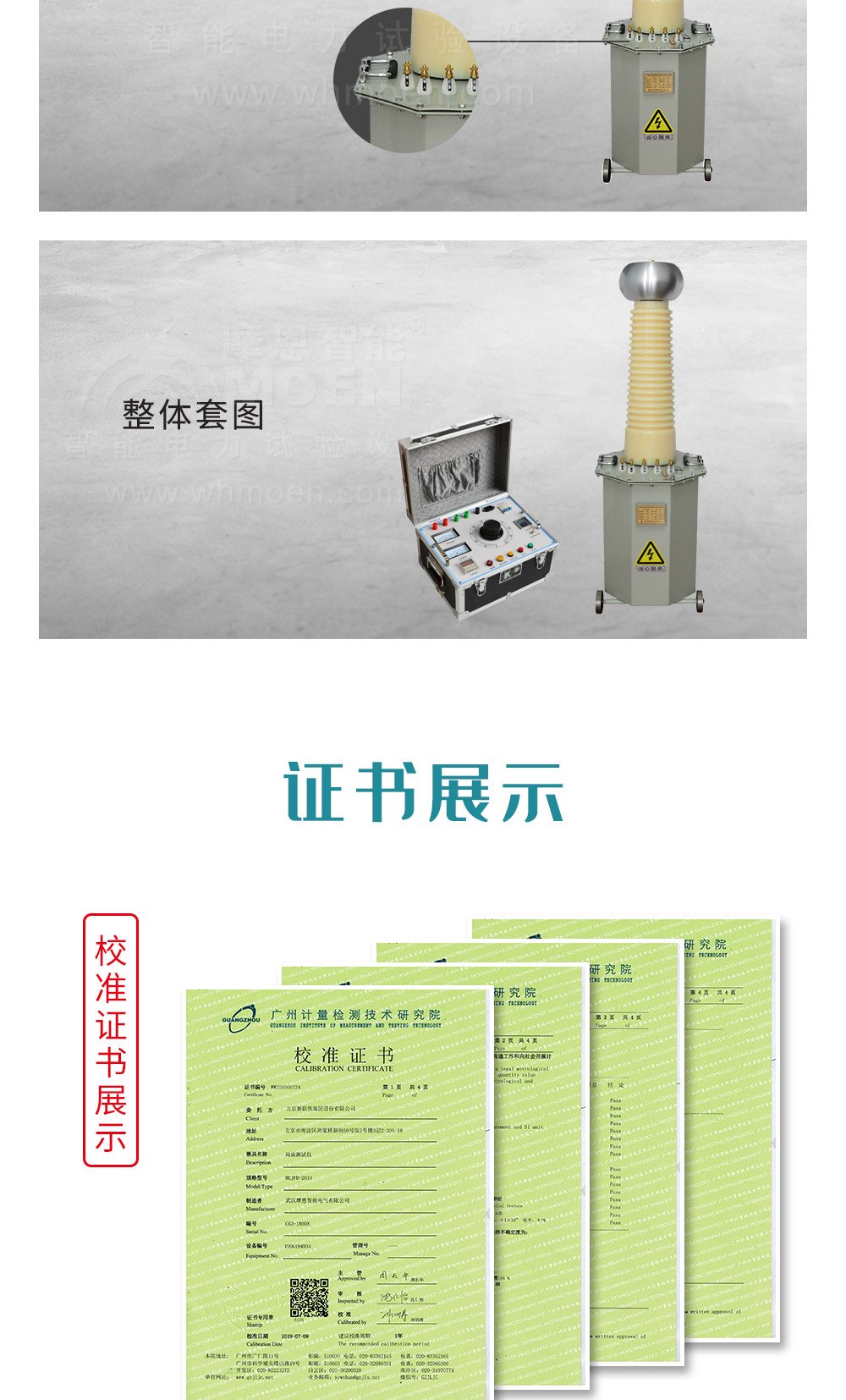

油浸式试验变压器产品细节油浸式试验变压器产品证书油浸式试验变压器证书油浸式试验变压器车间证书油浸式试验变压器案例

MEYD油浸式试验变压器技术参数

型号	容量 (kVA)	高压电压（kV）	高压电流（mA)）	低压输入		变比 (高/仪)	温升℃ (30分钟)
型号	容量 (kVA)	高压电压（kV）		电压(V)	电流(A)	变比 (高/仪)	温升℃ (30分钟)
MEYD-1.5/50	1.5	50	30	200	7.5	500	10
MEYD-3/50	3	50	60	200	15	500	10
MEYD-5/50	5	50	100	200	25	500	10
MEYD-10/50	10	50	200	200	50	500	10
MEYD-20/50	20	50	400	400	50	500	10
MEYD-30/50	30	50	600	400	75	500	10
MEYD-50/50	50	50	1000	400	125	500	10
MEYD-5/100	5	100	50	200	25	1000	10
MEYD-10/100	10	100	100	200	50	1000	10
MEYD-20/100	20	100	200	400	50	1000	10
MEYD-30/100	30	100	300	400	75	1000	10
MEYD-50/100	50	100	500	400	125	1000	10
MEYD-20/150	20	150	133	400	50	1500	10
MEYD-30/150	30	150	200	400	75	1500	10
MEYD-50/150	50	150	333	400	125	1500	10
MEYD-100/150	100	150	667	400	250	1500	10
MEYD-50/200	50	200	250	400	125	1000	10
MEYD-100/200	100	200	500	400	250	2000	10
MEYD-150/200	150	200	750	400	395	2000	10
MEYD-200/200	200	200	1000	400	375	2000	10
MEYD-300/200	300	200	1500	400	750	2000	10
MEYD-50/300	50	300	170	400	125	3000	10
MEYD-100/300	100	300	333	400	250	3000	10
MEYD-150/300	150	300	500	400	375	3000	10
MEYD-200/300	200	300	667	400	500	3000	10
MEYD-300/300	300	300	3000	400	750	3000	10
