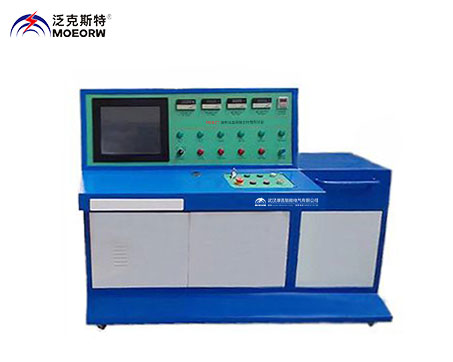

MEBZT系列变压器综合特性测试台

执行标准：GB/T4776，GB/T5169，GB/4285

产品别称：变压器特性综合测试台、变压器综合试验台、变压器测试台、变压器特性综合控制台、变压器特性测试台、变压器综合试验台、变压器测试台、变压器试验台

产品特性：
※本综合台能完成空负载试验、变比组别试验、直流电阻试验、绝缘电阻试验、阻抗实验、三倍频感应耐压试验及交流耐压试验于一体;
※采用显示、操作分类设计，观查视角好，操作方便；
※测量参数字显示，测量参数菜单显示，参数设置等；
产品品牌：武汉摩恩
24小时服务热线：159-9741-2136

售前咨询：027-87669508

◆

变压器综合特性测试台

产品用途
本公司生产的变压器综合测试台主要是对电力变压器，配电变压器的空载、负载特性进行试验，也可对被试变压器进行倍频感应及工频耐压试验。
综合测试台适用供配电系统，电力变压器制造厂，电力变压器修理厂等企业单位，能真实地判断电力变压器的空载电流，空载损耗，阻抗电压和负载损耗；准确的测量电力变压器直流电阻，变比，实施状态诊断。确保安全运行，为监测或修造变压器提供了可靠的数据。可以实现110kV、35kV、10kV等电压等级，容量小于等于65000kVA的电力变压器的常规生产过程测试及成品出厂试验。
◆系列变压器综合特性测试台测试项目
•变压器变比测试/直流电阻测试/空载损耗测试/负载损耗测试/交流耐压测试/感应高压测试/倍频试验
•本综合台能完成空负载试验、变比组别试验、直流电阻试验、绝缘电阻试验、阻抗实验、三倍频感应耐压试验及交流耐压试验于一体。
•测量参数字显示，测量参数菜单显示，参数设置等。
•综合台上特别设计有日期、星期、时间、温度、湿度等功能，以备试验工作人员在测试中填表（建档）专用。
•所有测试数据即能显示又可将测试结果打印输出，消除人为的读数误差和节省大量的计算时间。
•采用显示、操作分类设计，观查视角好，操作方便。

◆系列变压器综合特性测试台技术参数

输入电压	AC 380V三相四线制，50Hz
输出电压	AC 0~400V三相四线制，50Hz，
输入电流	AC 380V，75.6A，50Hz
输出电流	AC 400V，71.8A，50Hz
空载短路测量范围	电压0~600V（线电压）；电流0~100A；频率39~63Hz
功率测量范围	0~9999kW
工频耐压试验	输出电压AC 0~400V，50Hz；标准表范围0~600V
倍频耐压试验	输出电压AC 0~500V/0~600V，150Hz；标准表范围0～600V
时间继电器设定范围	0~9999秒
变比试验	测量范围1~10000；组别 1~12点精度1~1000，0.2 级；1000~10000，0.5级
直流电阻测量范围	1mΩ~20kΩ；精度0.2%
备注：可根据客户要求设计、制造各种试验台
