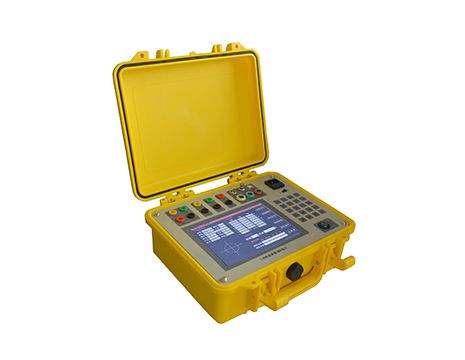

便携式0.05级三相电能表现场校验仪

概述
便携式0.05级三相电能表现场校验仪是我公司电能表校验仪系列中新增的一员，它融合了我公司多年从事电能表校验仪的经验，结合了多方客户的宝贵建议，秉承了火炬仪器的一贯优良品质。
三相电能表现场校验仪是适用于现场或实验室的新型、综合性仪表，集电能表校验、谐波测试、电能表接线检查等功能于一身。是一款难得的高性价比仪器。


便携式0.05级三相电能表现场校验仪功能特点
1.便携式0.05级三相电能表现场校验仪采用以高速浮点DSP处理器为核心的多处理器组合工作， 6通道同步保持16位ADC转换器，保证电压电流的同步计算。
2.采用8.4寸800×600分辨率工业级TFT液晶屏，显示清晰、美观、信息量大，可在一屏内完成被校表参数的设置、电参测量、误差测试、向量图等功能。
3.便携式0.05级三相电能表现场校验仪采用按键和触摸屏结合的人机交互方式，操作方便。
4.具有144种错误接线判别（三相三线48种、三相四线96种）功能，并用文字准确清晰描述错误信息。
5.可以测试电网中三相电压、电流的2~51次谐波含量以及总的谐波含量，并用柱形图直观显示出来。
6.可以显示电压、电流各通道的波形。
7.内置电流互感器最小2mA启动，在高供高计时，可空载进行电能表错接线判别。
8.内置大容量Flash存储空间，USB通讯接口，可以即插即用上传测试数据。
9.测试无盲区，可以测量国内外所有种类的电能表。
10.可以采用多种工作供电模式，既可以市电供电，也可以使用现场测试线路供电。

便携式0.05级三相电能表现场校验仪性能指标
1.电压测试范围：AC 30~450V
2.电流测试范围：
1)内置5A电流互感器：0.05A~5.5A
2)钳形电流互感器：
可选5A、50A、100A、500A、1500A，各量程的工作范围如下：

量程	5A	50A	100A	500A	1500A
工作范围	0.25A~5.5A	2.5A~55A	5A~110A	50A~550A	150A~1650A

3.频率测试范围：45Hz~65Hz，准确度：±0.01Hz
4.相位测量范围：-180°~+180°，准确度：±0.05°
5.电压、电流准确度：0.05级、0.1级
6.有功功率、有功电能准确度：
内置电流互感器：0.05级、0.1级
钳形电流互感器：0.05级、0.1级
7.无功功率、无功电能准确度：
                 内置电流互感器：0.05级
                 钳形电流互感器：0.05级
8.输入阻抗：
             电压输入阻抗≥300KΩ
             电流输入阻抗≤0.01Ω
9.输出标准电能脉冲：
便携式0.05级三相电能表现场校验仪的低频电能脉冲常数(p/kW·h)

量程	内置5A互感器	5A钳表	50A钳表	100A钳表	500A钳表	1500A钳表
CL	2000	2000	200	100	20	9

便携式0.05级三相电能表现场校验仪的高频电能脉冲常数(p/kW·h)

量程	内置5A互感器	5A钳表	50A钳表	100A钳表	500A钳表	1500A钳表
CL	1×107	1×107	1×106	5×105	1×105	1×104

10.24小时变差：≤±0.01%
11.功耗：﹤15W
12.工作电源：AC45~450V
13.工作环境：
                温    度：-25℃~+45℃
                相对湿度：40%~95%
14.外形尺寸：320×260×140 (mm)
15.重量：3Kg
