当前位置:首页 > 产品展示 > 十二、电能及计量检测设备 > MOEN-8503K三相电能表现场校验仪

三相电能表现场校验仪

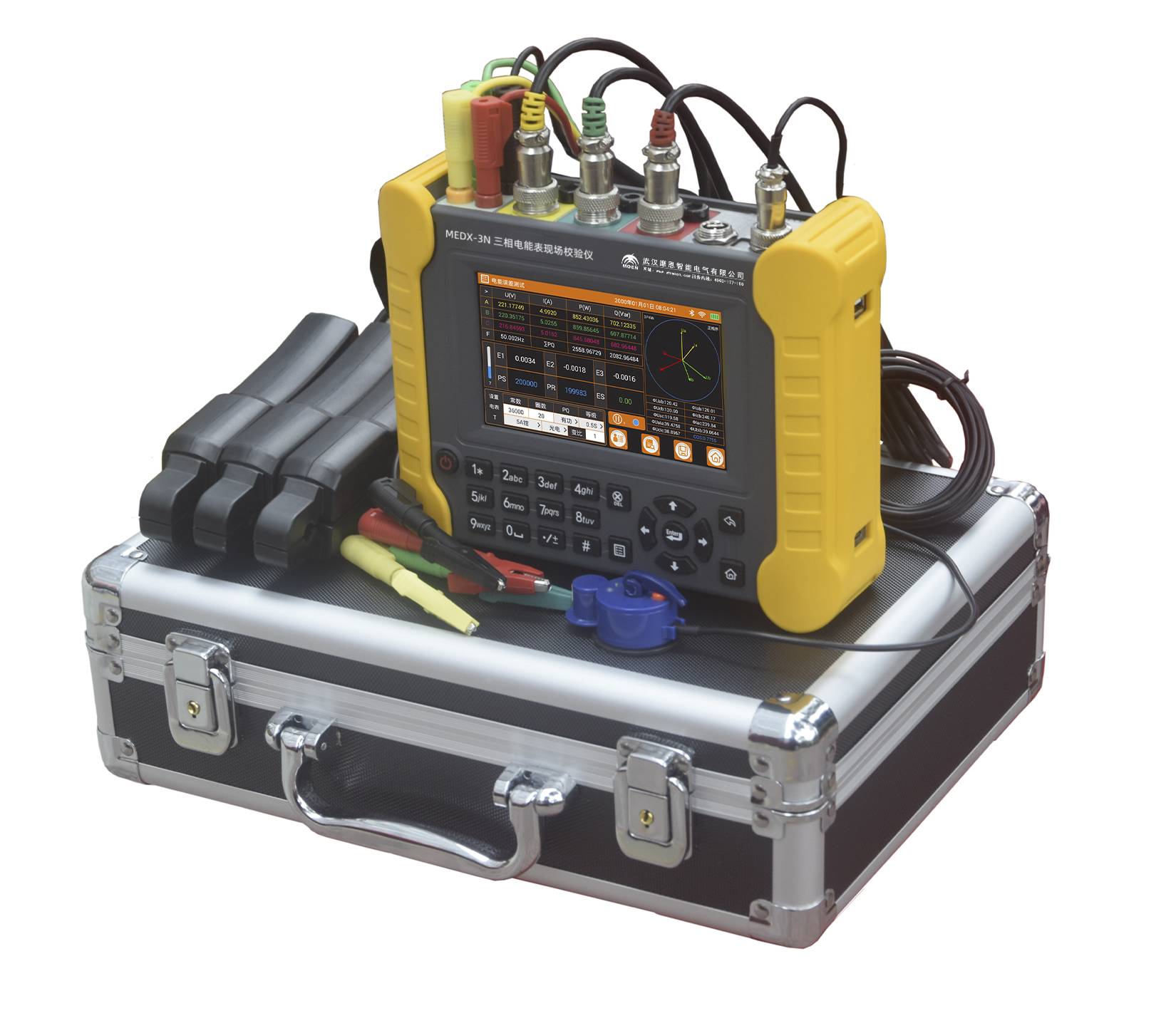

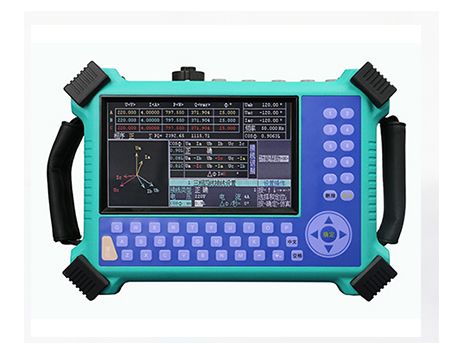

MOEN-8503K三相电能表现场校验仪

执行标准:DL/T585-1995、 DL/T614-2007、DL/T645-2007
产品别称:三相电能表现场校验仪、便携式多功能电能表现场校验仪、多功能电能表校验装置、三相电能表检定装置、三相多功能电测量仪表检定装置、多功能电能表校验装置、三相多功能电能表校验台、多功能三相电能表检定装置
产品特性:
电压量程:AC 30-480V;
频率范围:45—55Hz;
)温度影响:<±5ppm/℃(典型);
产品品牌:武汉摩恩
24小时服务热线:159-2747-5016

售前咨询:027-87669508

◆三相电能表现场校验仪产品用途
    •校验所有电能表电能误差,校核各种电能表常数;
    •同时校验同一回路中的主副表或同一回路中的有功、无功表;
    •校验电压、电流、功率、功率因数、相位和频率等电工仪表和变送器;
    •测量现场各相电参数指标(U、I、P、Q、Φ、F),同时测量并显示三个电压/电流的波形;
    •自动检测钳表误差变化,各相之间互相自检,保证钳表和仪器的长期精度稳定性;
    •测量TA变比,测量PT、CT二次负荷;
    •选配20A、100A、500A、1000A钳,直接测量低压计量综合误差;
    •测量三相电压、电流的2~51次谐波,并可存储全部谐波数据;
    •在四个相限识别任意种电能表错误接线,显示任意接线的六角图,能识别IB接入与TV、TA极性接反的情况;
    •选配各类条码扫描枪,将电能表条码扫描并存储到仪器中;
    •直接读取多功能电能表数据、测量各种电能表走字误差;
    •电池供电、在线取电、外接电源等多种供电方式选择;
    •支持小于5mA小电流测试,方便首检无负荷时接线识别;
    •可通过U盘、串口、蓝牙等升级软件下载校验数据,可与PC机进行通讯;
    •配专用电能表管理系统软件,实现无纸化办公;
    •存储全部测量数据,包括工作参数,方便事后分析。

◆三相电能表现场校验仪产品特点
    •采用数字真无功测量技术,测量不受电压电流不平衡、相角不对称、频率变化等影响,准确度达千分之一;
    •采用高速高精度数字乘法器,同时测量有(无)功功率、电压、电流、频率、相位等全部参数,并对全部参数进行软件修正;
    •高亮度、高清晰度、高分辨率5.7"(320*240)TFT彩色液晶显示,T9汉字输入法;
    •宽工作电源AC 57.7~480V,在-20℃~+40℃的温度范围内保证电能的准确性;
    •无电位器,提高了系统的稳定性和可靠性,彻底防止仪器因运输等外界原因造成误差改变;
    •电压自动换档30~480V、电流直接输入5A;
    •带0.2级1A、5A钳表,已含开合不重复性误差、接触误差、外界磁场干扰误差、角差等;
    •高精度塑胶模具机箱设计,轻巧美观,方便各类现场校验。


◆三相电能表现场校验仪技术参数

电压量程

AC 30-480V

电流量程



端子输入

1A5A

钳表输入(一倍过载)

1A5A20A100A500A1000A1500A3000A

端子输入误差

有功电能、功率、电压、电流

±0.1%0.1级)、±0.05%0.05级)

无功电能

±0.1%0.1级)



±0.05Hz0.1级)



±0.1度(0.1级)、±0.05度(0.05级)

钳表输入误差

5A(带钳表自修正)、

±0.2%

20A100A 500A1000A 1500A

±0.5%

电能脉冲常数

5A

FL=36000P/KWh

FH=3.6×10000000P/KWh

其它

FL=36000×5/额定电流(P/KWh)

FH=3.6×10000000×5/额定电流(P/KWh)

UI谐波测量

测量范围

2-51次谐波

测量精度

±0.01%(相对于100%基波)

频率范围

4555Hz

相位测量范围

-180 +180

互感器变比

±0.5%

电压影响

±0.01%

频率影响

±0.01%(45-55Hz)

温度影响

±5ppm/(典型)

24小时变差

(0.1) ±0.02%(0.05) ±0.01%

4.5VA

相对湿度

40%-95% 无结露

外形尺寸

()249*()154*()58mm

1.8kg
