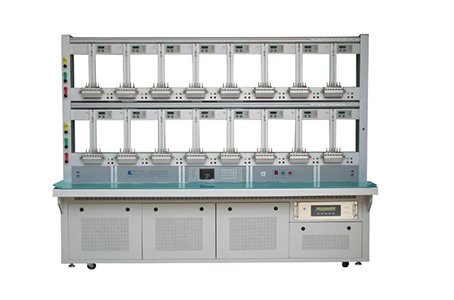

三相电能表校验装置
简介：
MOEORW8530系列三相电能表校验装置采用了数字电子技术、模拟电子线路和单片微型计算机等先进技术，该功率源以MCU单片机为核心，采用了数字合成、数字调频、数字调幅、数字移相、脉宽调制等技术，克服了传统线性放大器效率低、发热严重、可靠性差等缺点，zui大特点是工作可靠性高、负载特性好，是新一代理想的多表位电能表校验设备。
本检验台适用于检定电子式和机电式三相多功能表、多费率电能表、预付费电能表和普通电能表。可以检定各种测量原理的无功电能表、包括三相四线跨相无功、三相四线正弦无功、三相三线正弦无功、三相三线移相60度无功等等。
三相电能表校验装置主要特点：
本检验台可使用自身面板键盘进行操作，也可用装有配套软件的电脑软件进行操作，两种操作方法都简便易行。本检验台的主要特点如下：
1.采用脉宽调制功率放大技术（也称为数字功率放大技术），稳定度高、可靠性好，功率放大器转换效率高于90%，；
2. 输出电压、电流软件启停；
3.电流输出量程自动切换，电压、电流输出出现故障时自动检测、报警并保护；
4. 稳定性好、可靠性高、负载特性好；
5.输出功率大：电压可输出(200VA-1000VA)，电流可输出(200VA-1000VA)；
6. 能同时校验相同规格不同电能常数的电能表；
7.具有自动寻标记功能(方便潜动、启动试验)、具有光电头集翻功能（选配）以提高校表工作效率；
8.台体配有标准RS485通讯接口，在软件的配合下可以对电表通讯口进行测试（用户也可以根据我公司提供的二次开发手册对其他功能进行二次开发，以适合用户自己对电表的测试要求）；
9.配有Windows下的PC机操作管理软件，校验结果可存盘、可查询、可打印；
10.提供开放的数据库文件格式，以便误差数据进行网络级管理，为上一级管理系统调用；
11.整个装置结构清晰、设计合理、外形美观、配置灵活，有一体式和分体式两 种不同风格的结构可供选择。
三相电能表校验装置结构及主要部件说明
① 电流短接片 ② 面板操作键盘
③ 电源开关 ④ 电压输出端子
⑤ 误差处理器 ⑥ 被检表脉冲输入口
⑦ 被检表485接口 ⑧ 标准表
⑨ PC-232接口 ⑩ PC-485接口
三相电能表校验装置设备的主要技术指标
供电电源：220V ±10%，50Hz/60Hz；
zui大功耗：1800VA
虚负荷功率源指标
◆ 输出电压： 3x30V(AC) - 3x380V(AC)；
调节细度： 当前量程的0.01%
输出电流： 0.1A(AC)- 100A(AC)
调节细度：当前量程的0.01%;
◆ 移相范围 ：0-360°；调节细度：0.1°;
电压电流输出频率：45Hz-65Hz ;
调节细度:0.01 Hz;
◆ 正弦波输出时波形的失真度： 电压，电流 ＜ 0.5%;
◆ 正弦波输出时输出时功率源的电压、电流、功率稳定性： ＜0.1% (180s);
◆ 负载特性：可驱动阻性负载，可驱动感性负载，可驱动容性(小于4uF) 负载；
输出波形：可输出正弦波；
可输出 2-21次谐波，总含量应小于40% ；
可输出奇次谐波 ；
可输出次谐波；
输出容量: 电压源 zui大160VA
电流源 zui大650VA
标准电能表指标
供电电源：220V/240V ±10%，50Hz；zui大功耗：30VA
测量功能： 电压测量范围 40V(AC)- 480V(AC)
(内部量程60/120/240/480)
电流测量范围 0.001A(AC)- 100A(AC)
(内部量程.02/0.05/0.1/0.2/0.5/1/2/5/10/20/50/100)
准确度等级 ：0.05 或 0.1
有功电能测量准确度: 0.05% 0.1% (PF>0.5)
无功电能测量准确度: 0.1% 0.2% (PF>0.5)
预热时间：30分钟
工作环境： 温度 +5 ℃~ +40℃
相对湿度 <85%
无腐蚀性气体
