MOEN-PD20i局部放电检测与定位系统

执行标准：GB/T 7354-2003/IEC 60270·2000)

产品别名：局部放电定位检测系统、多功能局放在线监测、电缆绝缘局放定位系统

产品特性：
※支持监测与定位;
※支持数据记录；
※可根据用户的需求定制；
产品品牌：泛克斯特
24小时服务热线：159-9741-2136

售前咨询：027-87669508

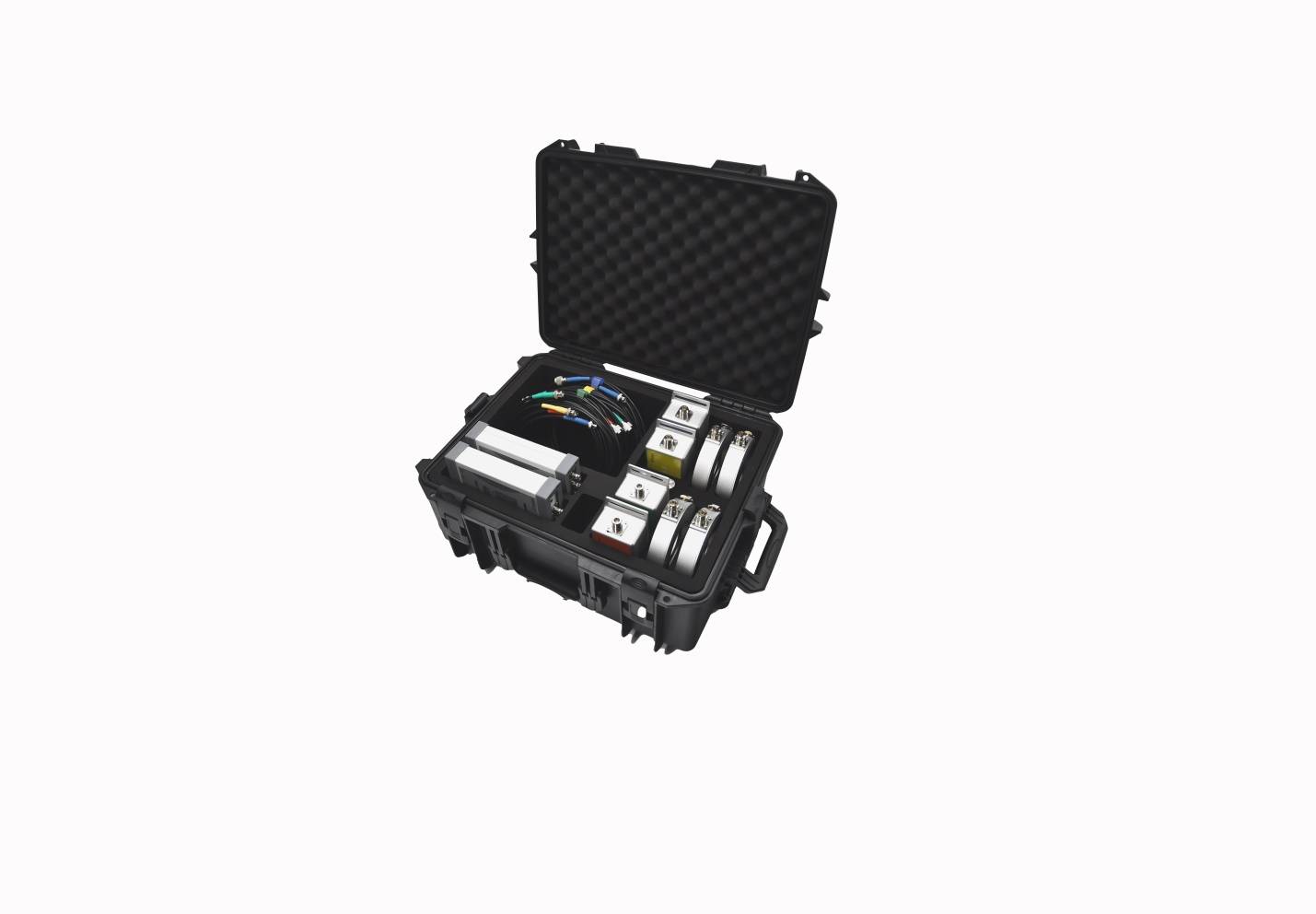

MOEN-PD20i局部放电检测与定位系统

GIS（Gas Insulation Switchgear）是一种气体绝缘的全封闭组合开关电器，在电网和大型变电站中十分常见。

它把电力系统中的各种开关设备全部组装在一个封闭的金属外壳中，再充以 SF6气体，以实现和外部的良好绝缘。

由于 GIS 内的场强很高，当设备内部存在一些缺陷时，就会在日常运行中发生局部放电。

局部放电是导致 GIS 设备绝缘劣化的主要原因之一，同时也是描述GIS绝缘老化的重要特征。

通过对局放信号的检测和分析，就能判断 GIS 内部是否存在某种绝缘隐患。

目前，各种局放检测手段在 GIS 设备中的应用已经越来越广泛。局部放电是一种脉冲放电，它会在电力设备内部和周围空间产生一系列的光、声、电气和机械的振动等物理现象和化学变化。这些伴随局部放电而产生的各种物理和化学变化可以为监测电力设备内部绝缘状态提供检测信号。

根据检测原理和手段的不同，常用的局放检测方法有特高频法、超声波法及高频电流法等。

MOEN-PD20I局放检测与定位系统能够通过电信号和超声波信号，集特高频法、高频电流法、超声波法于一体进行带电检测，确定GIS是否存在放电故障，并完成精确定位。

项目	技术参数	备注
采样主机	系统采样率	10GSa/s
	系统模拟带宽	1GHz
	存储深度	500Mpts
	检测通道数	4
	屏幕尺寸及类型	10.1英寸多点触控电容屏
	供电方式	锂电池供电
特高频（UHF）局放检测信号调理器	UHF通道数	4通道
	滤波器	高通、低通、带通可选
	检波功能	具备检波前和检波后可调，用于脉冲分析
	增益	低增益、高增益可选
	电源	7.4V锂电池供电，续航5天
	接口	BNC输出，BNC输出
高频(HFCT)局放检测信号调理器	HFCT通道数	4通道
	滤波器	BW1、BW2、BW3可调，针对现场环境干扰，可选择信噪比高的频带进行测试。
	增益	低增益、高增益可选
	检波功能	具备检波前和检波后可调，用于脉冲分析
	电源	7.4V锂电池供电，续航5天
	接口	BNC输出，BNC输出
超声前置放大器	带宽	20kHz~1200kHz
	增益	20dB、40dB、60dB可调
	输入方式	单端、差分可调
	供电方式	7.4V锂电池，续航8小时
特高频（UHF）传感器	检测带宽	300MHz～1500MHz
特高频（UHF）传感器	等效高度	>8
高频（HFCT）传感器	检测带宽	500kHz~30MHz
高频（HFCT）传感器	传输阻抗	>10
接触式超声波传感器	传感器类型	差分型
接触式超声波传感器	检测带宽	20kHz~300kHz
射频耦合传感器	检测带宽	3kHz~30MHz
射频耦合传感器	测试方式	贴附电缆本体测试，解决无接地引出现场使用
工作环境	温度	操作时：0℃至+50℃ 非操作时：-30℃至+70℃
工作环境	湿度	操作时： +30℃以下：≤90%相对湿度（无冷凝） +30℃至+40℃：≤75%相对湿度（无冷凝） +40℃至+50℃：≤45%相对湿度（无冷凝）非操作时： +65℃以下：≤90%相对湿度（无冷凝）
