MOEORW095C 三通道无线高压变比测试仪

执行标准：DL/T 846-2004

产品别名：三通道无线高压变比测试仪、三通道无线高低压变比测试仪、无线高压变比测试仪

产品特性：
※由专用高压检测仪、三通道低压电流钳、主机、高压绝缘杆、监控软件、通讯线等组成;
※用于变电站﹑发电厂﹑电力稽查部门、工矿企业以及检测站﹑电工维修部门进行电流检测、反窃电及野外电工作业等；
※可根据用户需求定制产品；
产品品牌：泛克斯特
24小时服务热线：159-9741-2136

售前咨询：027-87669508

◆

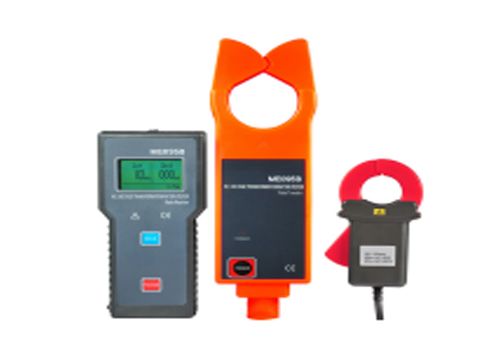

三通道无线高压变比测试仪

产品用途
MOEORW095C三通道无线高压变比测试仪是我公司长期致力于“电力仪表检测技术研究”的又一核新技术产品。专为在线测量、校验运行中60kV以下具有绝缘外皮的线路或35kV以下裸导线(如：10kV、35kV)配电系统中的高低压电流互感器、变压器的初级、次级电流大小、变比、比差、相别(组别)、极性、相序、漏电流而精心设计制造的，由专用高压检测仪、三通道低压电流钳、主机、高压绝缘杆、监控软件、通讯线等组成。高压检测数据采用无线传输，能穿透隔墙障碍，直线传输距离30米。MOEORW095C广泛应用于变电站﹑发电厂﹑电力稽查部门、工矿企业以及检测站﹑电工维修部门进行电流检测、反窃电及野外电工作业等。
电流钳选用特殊合金，采用zui新CT技术及双层屏蔽技术，确保常年无间断监测的高精度、高可靠性、高稳定性。
主机同屏显示四路电流信号、比差、相别、极性，一目了然。同时具有超大存储空间，能存储1500组数据，还可以设定自动存储记录间隔时间，用于漏电流监控记录。
高压检测仪突破传统结构，具有自动开合功能，通过按压或退拔绝缘杆能方便钳夹或撤离被测导线，安全省时。绝缘杆轻便，具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘、可伸缩等特点。
监控软件具有在线实时监控与历史查询功能，动态显示，具有历史数据读取、查阅、保存、打印等功能。
MOEORW095C具有：单通道无线高压变比测试仪、高低压钳形电流表、高空电流遥测仪、高空漏电流测试仪、高精度钳形漏电流表、相序表、三通道漏电流记录仪等产品的功能。

◆三通道无线高压变比测试仪技术规格

功能	三通道高低压电流互感器、变压器的初级、次级电流大小、变比、比差、相别(组别)、极性、相序、漏电流在线检测记录、负荷电流测试
电源	高压检测仪：DC6V碱性干电池(1.5V AAA×4) 主机：DC6V碱性干电池(1.5V AAA×4) 连续工作30小时
测试方式	钳形CT ，高压1CT，低压3CT双层屏蔽
传输方式	高压检测数据采用无线传输，直线传输距离30m
量程	高压检测仪1st：0.0mA～1000A 低压电流钳2nd：0.00mA～10A
分辨率	高压检测仪：0.1mA；低压电流钳：0.01mA
1st一次回路测试精度 (23℃±3℃，70%RH以下)	0.0mA～9.99A： ±1%±5dgt
	10.0A～49.9A： ±2%±5dgt
	50.0A～199.9A：±3%±5dgt
	200A～600A： ±4%±5dgt
	601A～1000A： ±5%±5dgt
2nd二次回路测试精度	0.00mA～10A： ±1%±5dgt(三通道同屏显示) (23℃±3℃，70%RH以下)
变比	3种变比显示：(以二次回路5A为基准的折算变比，基准可调；以变压器10kV/380V的10kV-YY的折算变比，即1st为380V线路的电流，2nd为380V线路上CT的二次回路电流，再折算10KV线路与二次回路的变比；一二次回路实测电流变比，即实测电流比值)
设定基准范围	折算基准设定范围：0.00A～99.99A，默认二次回路电流以5A折算
比差范围(F.Er)	0.0%～9.9%，实测电流互感器的变比与设定变比之间的误差
设定变比范围	0000～9999/0.0A～9.9A
设定误差范围	0.0%～9.9%，若实测比差值大于设定误差值，启动报警功能主机会发出“嘟--嘟--嘟--”报警声
相别极性	+同向正极性，“(+)”同正符号指示 -同向负极性，“(-)”同反符号指示
相序指示	正相序光标顺时针旋转，“正相”指示反相序光标逆时针旋转，“反相”指示
出错指示	不能正常识别相别、极性、相序时Err符号指示
数据存储	1500组，按左箭头键保持数据并自动编号存储当前显示(掉电或更换电池不会丢失数据)
自动记录间隔时间	00分钟～99分钟，00分钟不自动记录，01分钟～99分钟主机不自动关机
采样速率	3次/秒
换档	全自动换档
仪表尺寸	主机：宽高厚75mm×170mm×30mm 高压检测仪：宽高厚76mm×255mm×31mm 低压电流钳：宽高厚70mm×115mm×38mm
钳口尺寸	高压检测仪：φ48mm 低压电流钳：25mm×30mm
线路电压	60kV以下具有绝缘外皮的线路测试或35kV以下裸导线电流测试(必须带5节绝缘杆操作)
显示模式	LCD：128dots×64dots；有背光功能，适合昏暗场所
LCD尺寸	显示域：44mm×27mm
数据保持	按左箭头键保持数据，“HOLD”符号显示，再按左箭头键取消保持
数据查阅	按MEM键及箭头键可以进行数据查阅
溢出显示	超量程溢出功能：“OL A”符号显示
无信号指示	当主机没有收到高压检测仪的发射信号时显示“- - -”符号，表示无信号
背光控制	有，背光ON/OFF功能
报警提示	当实测比差值大于设定误差值，启动报警功能主机会发出“嘟--嘟--嘟--”报警声,按右箭头键启动或关闭报警功能
自动关机	开机约15分钟后，仪表将自动关机
电池电压	当电池电压低于4.8V时，电池电压低符号显示，提醒更换电池
仪表质量	主机：240g(含电池) 高压检测仪：335g(含电池) 低压电流钳：140g×3 总质量：10kg(含仪表箱和绝缘杆)
外界干扰	无特强电磁场；无433MHz、315MHz同频干扰
工作温湿度	-25℃～45℃；80%Rh以下
存放温湿度	-10℃～60℃；70%Rh以下
绝缘杆尺寸	外径φ32mm，内径φ24mm，1m/节，5节
低压电流钳引线长度	2米/条
绝缘强度	绝缘杆：AC 60kV/rms (5节绝缘杆全部连接，两端之间) 主机与检测仪：AC1000V/rms(外壳与螺钉之间)
结构	防滴漏Ⅱ型(高压检测仪)
