◆MES-402B 手持式数模一体继电保护测试仪产品简介
MES-402B手持式数模一体系列继电保护测试仪是依据《DL/T 624-2010 继电保护微机型试验装置技术条件》相关的技术规范设计，同时基于IEC61850通信标准体系，采用先进计算机技术实现的继电保护试验装置。
产品配备高性能功率放大器并基于稳定可靠的低功耗工业平台搭载linux操作系统，硬件采用模块化设计，具有功能强大、精度高、体积小、重量轻的特点，可实现对合并单元、继电保护装置、测控装置、智能终端 的功能和性能进行测试，适用于发电厂、变电站、各类科研单位及设备制造企业。

◆MES-402B 手持式数模一体继电保护测试仪产品技术特点
1)智能测试模块
支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率。
2)自动测试
具备就地化保护及数字式保护自动测试功能，可一键完成单个保护装置所有的测试项目；
3)数字量/模拟量输出
可对数字化变电站的合并单元、保护、测控装置、智能终端进行测试，也可对模拟的保护、发变组等装置进行测试；
4)模拟量及数字量同时输出
支持同时进行模拟量、SV、FT3的输出及GOOSE报文的收发；
5)多种扫描模式
支持幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进行试验，并且支持按照递变、滑差、综合的方式进行自动变化试验；
6)安全及报警
具有过热过流保护功能，电流源具备开路保护功能及开路报警功能，电压源具备过载、短路保护功能；
7)虚端子图形化显示
支持虚端子图形化显示功能，数据流向清晰明了；
8)报文同时收发
支持IEC61850-9-1、IEC61850-9-2及GOOSE光数字报文输出。GOOSE信号可独立收发，也可与IEC61850-9-2共一个光以太网接口收发；
9)FT3/扩展FT3
支持FT3、FT3扩展及DL/T 282报文输出，并且支持2M/4M/6M/8M/10M/15M/20M波特率UART编码及5M/10M/20M 曼切斯特编码；
10)异常测试
具有模拟报文异常功能，可模拟品质异常、发送频率抖动、延时异常、丢包、失步、序号跳变、检修模式、状态虚变等测试；
11)故障回放
支持故障仿真和COMTRADE格式数据的故障波形文件回放功能，可批量回放，文件夹回放，前拓展波形回放，连续回放等；
12)MMS服务
通过网口具备对保护装置的MMS定值读写功能，可读写智能IED设备定值等配置信息；
13)对时与授时
具备同步触发功能，支持直接接入GPS/BD天线进行对时，也支持IRIG-B、PPS及PTP 1588对时方式并可支持对外输出IRIG-B、PPS及PTP 1588授时信号；
14)硬接点开入及开出
开入量为有源、无源自适应接点，自动识别输入类型和输入电压，通道间相互隔离，极性反接有告警提示；开出为4对快速开出开出反应时间小于0.1ms
15)报文接收及分析
具备报文接收存储及分析功能，可将接收到的报文打开进行分析或导出，还支持pcap报文回放
16)单纤收发模式
光口支持单纤发送、单纤接收，支持光功率测试；
17)触摸操作
配备10.1寸高分辨率显示屏，支持触摸操作；
18)无线连接
提供4G远程测试功能，具备WiFi模块，方便用户使用；
19)自带锂电池供电
    自带锂电池，待机时长长达10小时，模拟量功放全力输出大于3.5小时。同时支持外接同型号的充电宝使用，实现无限续航。

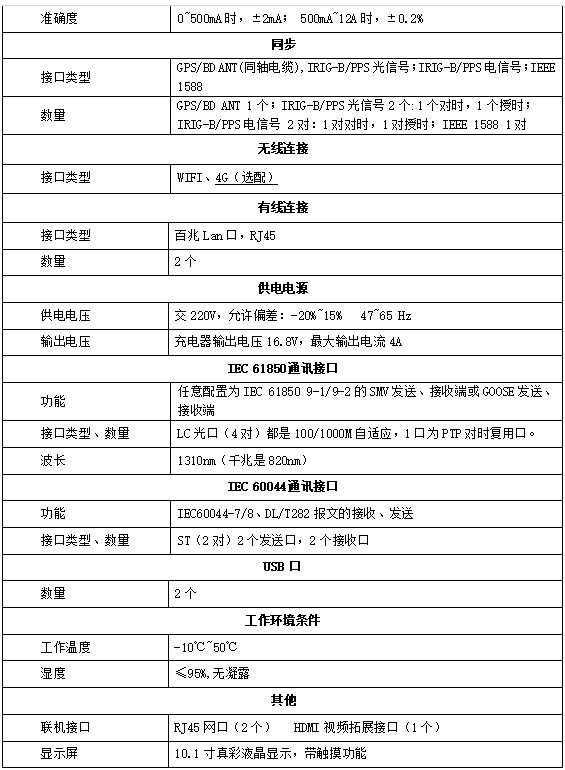

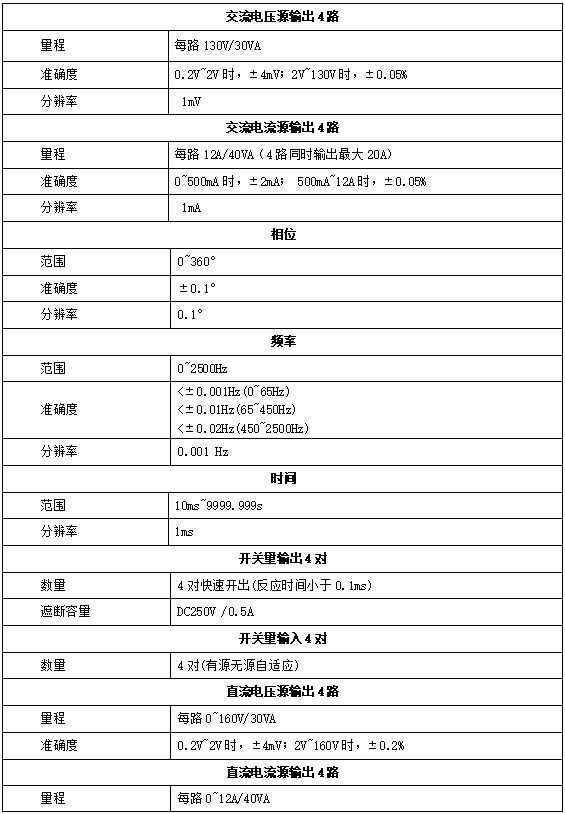

◆MES-402B 手持式数模一体继电保护测试仪接口及技术参数
