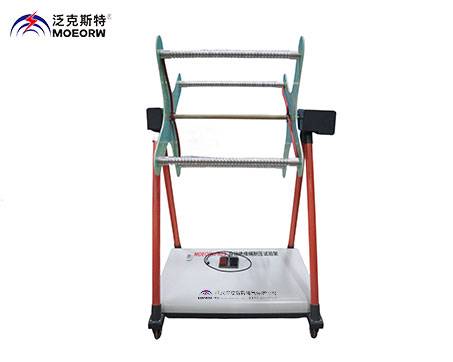

本公司生产自动绝缘绳耐压试验架是依据中华人民共和国国家发展改革委员会发布的中华人民共和国电力行业标准 DL/T976-2015 《带电作业工具、装置和设备预防性试验规程》的要求基础上研制而成，产品各项指标均符合国标要求。对大地采用高耐压绝缘杆作为支撑。

试验电级板采用高强耐高压复合绝缘板材，此板材具有防潮、防火、高耐压重复性好等特性。

在进行绝缘绳耐压试验时，需配合升压装置方可进行。

试验时按照规定的要求选择合适的电极间距（做 110kV 绝缘绳试验时，电极间距选择 0.5m，试验电压升到规定电压的一半即 110kV)。

操作步骤

1、 先将绝缘绳耐压支架的电源线及转反转脚踏专用线缆，插在耐压支架对应的 5 芯航插上，给绝缘绳耐压支架的电动直流电机供电。

2、 此时将绝缘绳一段固定在装置上不锈钢丝杆一端，其中红色脚踏为电机正转开关，黑色脚踏为电机反转开关。

3、 开始绕线时，用脚踩着红色踏板上，电机正转带动支架旋转，绝缘绳后沿着不锈钢丝杆的凹槽按顺序缠绕在装置上。

4、 将绝缘绳绕好后，拔掉电源线及转反转脚踏专用线缆，以免高压试验时，将高压电极通过此线缆连接到地，造成危险！

5、 另外在装置上面一个固定槽，将插销通过固定槽将底座与旋转的试验架固定起来。

6、 将其中一组不锈钢丝杆对角接线端子接地，而另外一组不锈钢丝杆对角接线端子接升压设备的高压输出端。

7、 耐压支架的高压引入线和接地线接好后，试验人员在安全距离内对绝缘绳升压耐压试验，在规定的耐压时间内，绝缘绳未出现击穿、闪络等现象，可以判定绝缘绳合格。

8、 试验完成后，将电源线及转反转脚踏专用线缆插在耐压支架对应的 5 芯航插上，给绝缘绳耐压支架的电动直流电机供电，用脚踩着黑色踏板上，电机反转带动支架旋转，将缠绕在支架上绝缘绳后沿着不锈钢丝杆的凹槽按反方向收回。

9、 如绝缘绳较长，可分段多次试验。

绝缘绳索电气性能

在进行绝缘绳耐压试验时，需配合升压装置方可进行。试验时按照上表规定的要求选择合适的电极间距（做 110kV 绝缘绳试验时，电极间距选择 0.5m，试验电压升到规定电压的一半即 110kV)。
