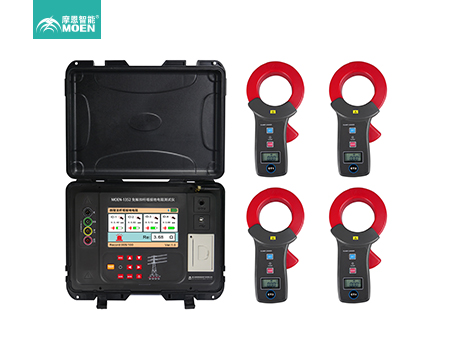

当前位置：首页 > 产品展示 > 十五、接地电阻、绝缘电阻测试仪器 > MOEORW-1352免解扣杆塔接地电阻测试仪 更新时间：2024-03-20
主机按键介绍
|
TEST |
开始测试键 |
CANCEL |
清除/取消键 |
|
MENU |
页面切换键 |
ENTER |
确认键/打印键 |
|
▲ |
参数配置调整键 |
|
开机/关机键 |
1.基准条件和工作条件
|
影响量 |
基准条件 |
工作条件 |
备注 |
|
环境温度 |
23℃±1℃ |
-10℃～40℃ |
---- |
|
环境湿度 |
40%～60% |
＜80% |
---- |
|
仪表工作电压 |
DC 7.8V±0.1V |
DC 7.8V±0.6V |
---- |
|
辅助接地电阻值 |
＜100Ω |
＜10kΩ |
---- |
|
干扰电压 |
无 |
＜20V |
---- |
|
干扰电流 |
无 |
＜1A（50Hz） |
---- |
|
测R时电极间距 |
a＞5d |
a＞5d |
---- |
|
测ρ时电极间距 |
a＞20h |
a＞20h |
---- |
2.一般规格
|
功 能 |
四钳法测量杆塔接地电阻；二、三、四线法测量接地电阻、土壤电阻率测量；交流电流；接地电压。 |
|
电 源 |
DC 7.4V 5200mAh 可充锂电池，电池充满约8.4V |
|
量 程 |
4钳法测接地电阻：200Ω |
|
接地电阻：0.00Ω～20.00kΩ |
|
|
测量方式 |
4钳法、精密4线、3线法测量、简易2线测量接地电阻、交流电流、接地电压。 |
|
测量方法 |
杆塔接地电阻：4钳法 接地电阻：额定电流变极法，测量电流55mA Max 土壤电阻率：四极法(温纳法) 交流电流：钳形CT，有效值采集 接地电压：分压，有效值采集 |
|
电流钳口径 |
Φ68mm |
|
测试频率 |
128Hz/111Hz/105Hz/94Hz(AFC) |
|
短路测试电流 |
AC 55mA max |
|
开路测试电压 |
AC 15V max |
|
测试电压波形 |
正弦波 |
|
电极间距范围 |
可设定1m～100m |
|
换 档 |
4钳法测接地电阻：200Ω全自动换档 |
|
接地电阻：0.00Ω～20.00kΩ全自动换档 |
|
|
土壤电阻率：0.00Ωm～9000kΩm全自动换档 |
|
|
交流电流(单个CT)：1.00mA～500A全自动换档 |
|
|
接地电压：0.0V～200.0V |
|
|
显示模式 |
7寸彩屏 |
|
测量指示 |
测量中LED灯闪烁 |
|
LCD尺寸 |
151mm×83mm |
|
仪表尺寸 |
高宽厚：355mm×272mm×164mm |
|
标准测试线 |
4条：红色20m，黑色20m，黄色10m，绿色10m各1条 |
|
简易测试线 |
2条：红色1.6m，黑色1.6m各1条 |
|
辅助接地棒 |
4根：φ9mm×230mm（约935g） |
|
测量时间 |
接地电阻、土壤电阻率：约30秒/次 |
|
测量次数 |
5000次以上(短路测试，测1次，停30秒再测) |
|
线路电压 |
AC 600V以下测量 |
|
通讯接口 |
具有USB接口，软件监控，存储数据可以上传电脑，保存打印 |
|
打印机 |
内置式 |
|
数据存储 |
100组，“001/100”存储指示，显示“100/100”表示存储已满 |
|
溢出显示 |
超量程溢出时“OL”符号指示 |
|
辅助接地测试 |
具有辅助接地电阻值测试功能，0.00KΩ～20kΩ(100R+rC<20kΩ，100R+rP<20kΩ) |
|
报警功能 |
测量值超过报警设定值时，“警号”报警符号提示 |
|
自动关机 |
开机后30分钟，自动关机 |
|
电池电压 |
当电池电压降到约DC 7.2V±0.1V时，电池电压低符号“ |
|
工作电流 |
待机: 约400mA |
|
测量：约550mA |
|
|
质 量 |
仪表：约2765g(含电池) |
|
电流钳：约500g×4个 |
|
|
总质量：约9000g（含附件） |
|
|
工作温湿度 |
-10℃～40℃；80%rh以下 |
|
存放温湿度 |
-20℃～60℃；70%rh以下 |
|
过载保护 |
测量接地电阻：C(H)-E、P(S)-ES各端口间AC 280V/3秒 |
|
防护等级 |
IP65（合盖时） |
|
绝缘电阻 |
20MΩ以上(电路与外壳之间500V) |
|
耐 压 |
AC 3700V/rms(电路与外壳之间) |
|
电磁特性 |
IEC61326(EMC) |
|
适合安规 |
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)；IEC61010-031；IEC61557-1(接地电阻)； IEC61557-5(土壤电阻率)；JJG 366-2004。 |
3.基准条件下基本误差及性能指标
|
测量功能 |
测量范围 |
精 度 |
分辨力 |
|
接地电阻(R) (4钳法) |
0.10Ω～20.00Ω |
±10%rdg±5dgt |
0.01Ω |
|
20.0Ω～200.0Ω |
0.1Ω |
||
|
接地电阻(R) |
0.10Ω～20.00Ω |
±2%rdg±3dgt |
0.01Ω |
|
20.0Ω～200.0Ω |
±2%rdg±3dgt |
0.1Ω |
|
|
200Ω～2000Ω |
±2%rdg±3dgt |
1Ω |
|
|
2.00kΩ～20.00kΩ |
±4%rdg±3dgt |
10Ω |
|
|
土壤电阻率(ρ) |
0.00Ωm～99.99Ωm |
(ρ=2πaRa:1 m～100m；π=3.14) |
0.01Ωm |
|
100.0Ωm～999.9Ωm |
0.1Ωm |
||
|
1000Ωm～9999Ωm |
1Ωm |
||
|
10.00kΩm～99.99kΩm |
(ρ=2πaRa:1 m～100m；π=3.14) |
10Ωm |
|
|
100.0kΩm～999.9kΩm |
100Ωm |
||
|
1000kΩm～9000kΩm |
1kΩm |
||
|
交流电流（A～） |
1.00mA～50.00mA |
±2%rdg±3dgt |
0.01mA |
|
0.50A～5.000A |
±2%rdg±3dgt |
0.001A |
|
|
5.0A～500.0A |
±3%rdg±3dgt |
0.1A |
|
|
接地电压（V～） |
0.0V～200.0V |
±2%rdg±3dgt |
0.1V |
